T-90 MBT e variantes

O T-90 (nome industrial Objekt 188 ) é um MBT ( M ain B attle T ank) desenvolvido pela Uralvagonzavod e baseado no projeto do T-72 .
O T-90 foi o tanque mais moderno fornecido ao Exército Russo até 2015 : o assento do MBT será ocupado pelo Exército T-14 nos próximos anos. A exportação do T-90 começou em 1996 com a versão T-90S (T-90C em cirílico ; o S
na denominação dos vagões russos indica a versão de exportação ) e ainda permanece a versão mais atualizada deste tanque.

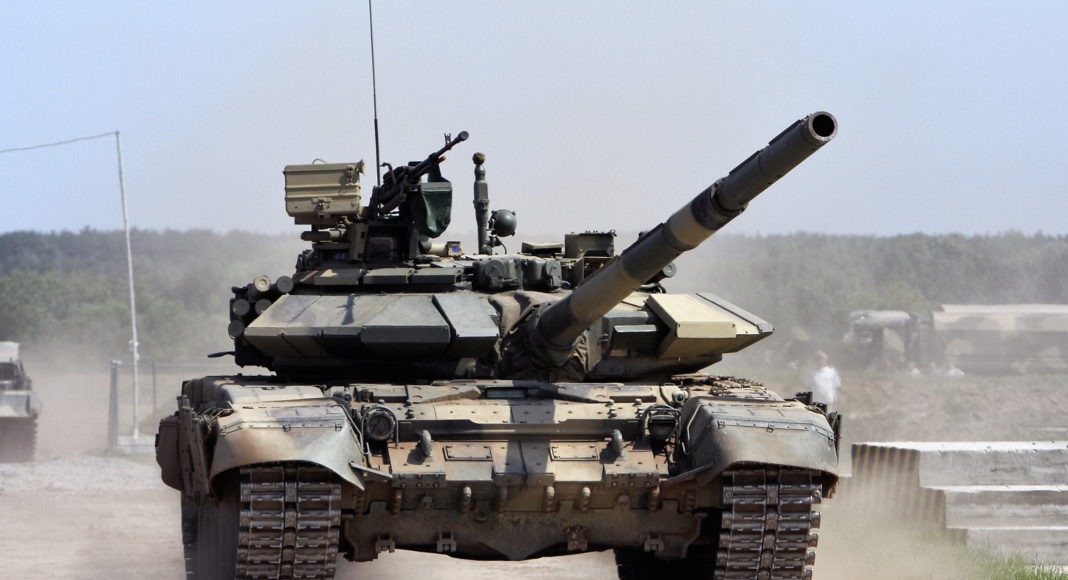

Tanque de batalha T-90S MBT

Variantes do T-90

• T-90A : versão para o exército russo, incluindo todos os dispositivos de defesa opto-eletrônicos e reativos. A denominação " A " em vagões russos geralmente indica a primeira versão desenvolvida do tanque. E 'armado com um canhão 2A46-5 de 125 milímetros , uma PKT coaxial (localizado ao lado do canhão) de 7,62 milímetros e uma metralhadora flak Utjos TVNS por 12,7 milímetros . Ao contrário das versões S , o T-90A é equipado com o Shtora-1 .

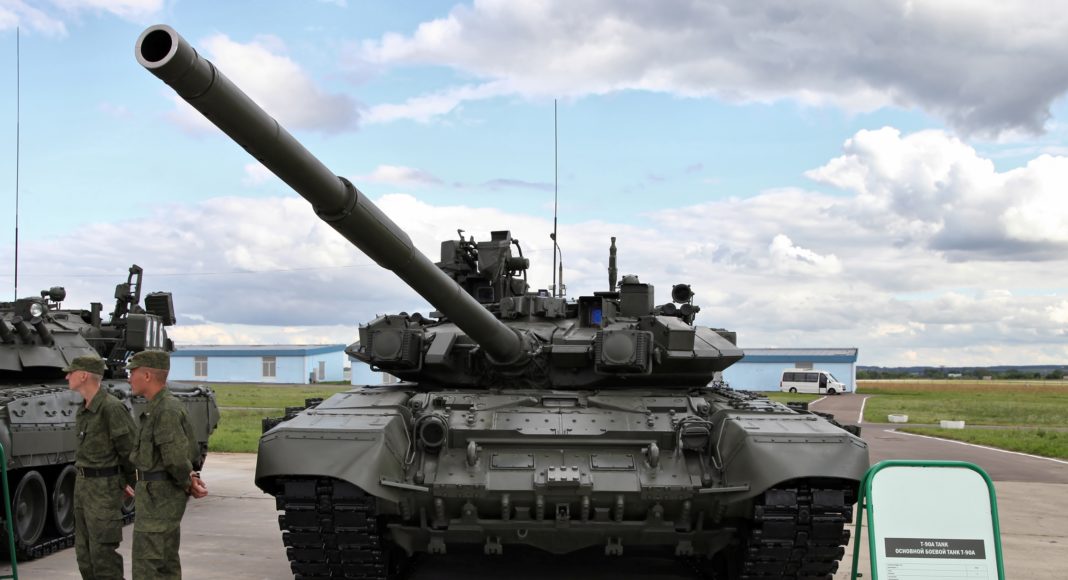

T-90A durante uma exposição.

•  T-90K : versão do Posto de Comando T-90 equipado com antenas adicionais e dispositivos de rádio . A denominação " K " dos vagões russos designa todos os veículos usados ​​para funções de posto de comando. O rádio equipado no T-90K é o R-163-50K que permite a comunicação a uma distância máxima de 50km . A partir de uma paralisação, o T-90K pode ser equipado com uma antena de 11 metros para se comunicar a uma distância de 350 km .

Versão do assento de comando T-90K

•  T-90S, também conhecido como T-90C : versão de exportação (o S / C é para exportação), não equipado com proteção eletrônica Shtora-1. Para T-90S Bhishma significa um T-90 produzida sob licença pela ' Índia .

T-90S indiano

• T-90SK : versão de exportação do T-90K .

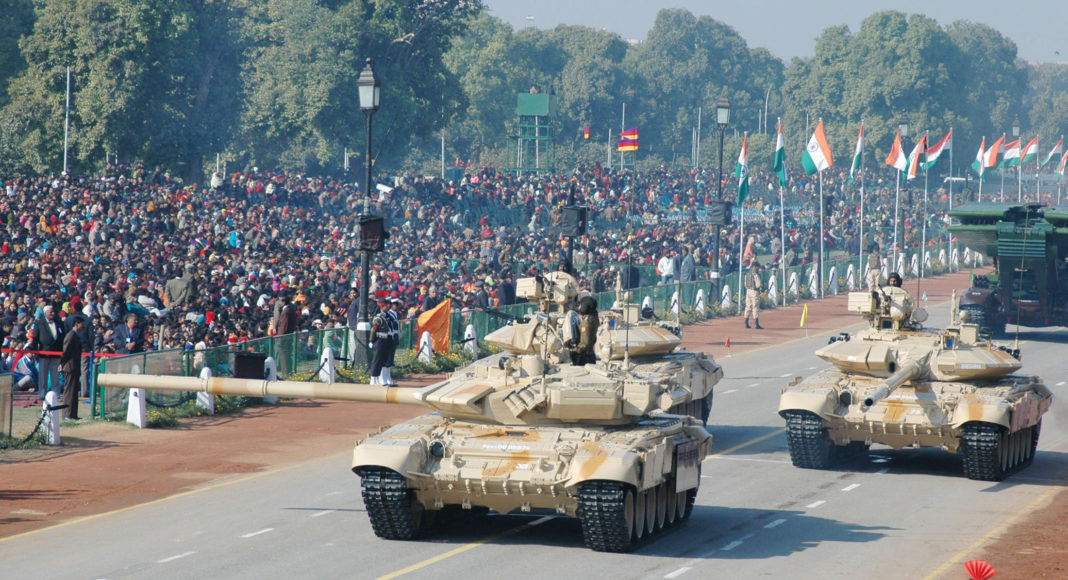

T-90 SK Bhisma e 2x T-90S durante um desfile de moda na Índia

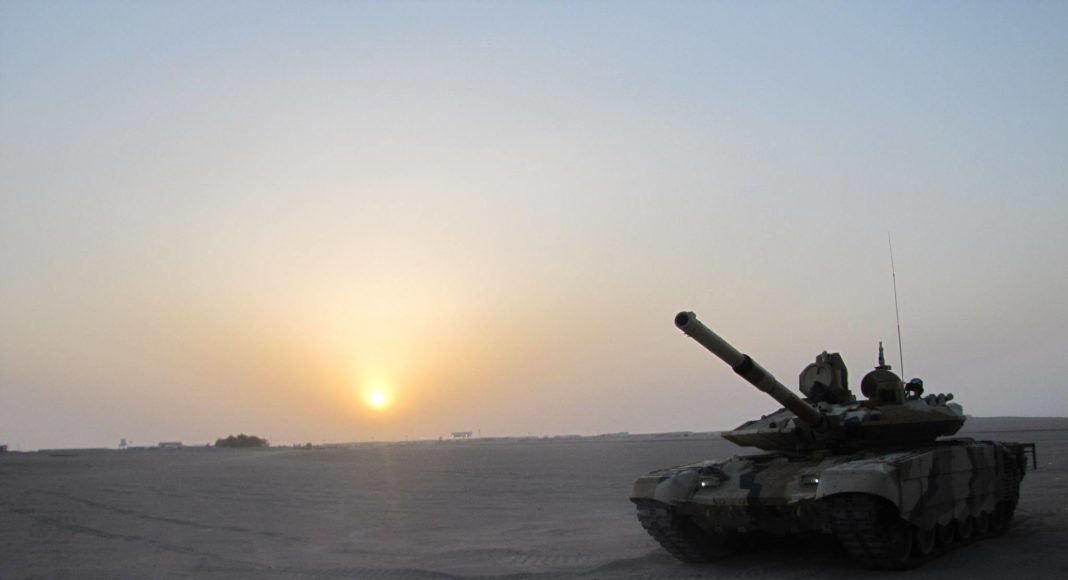

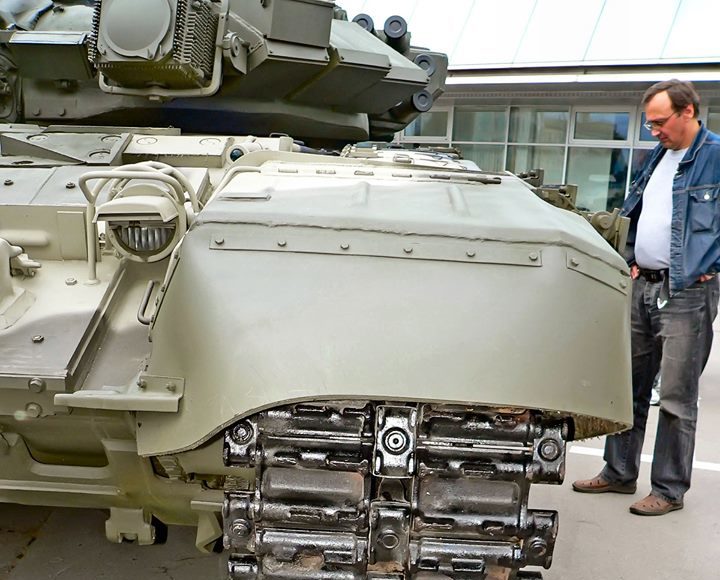

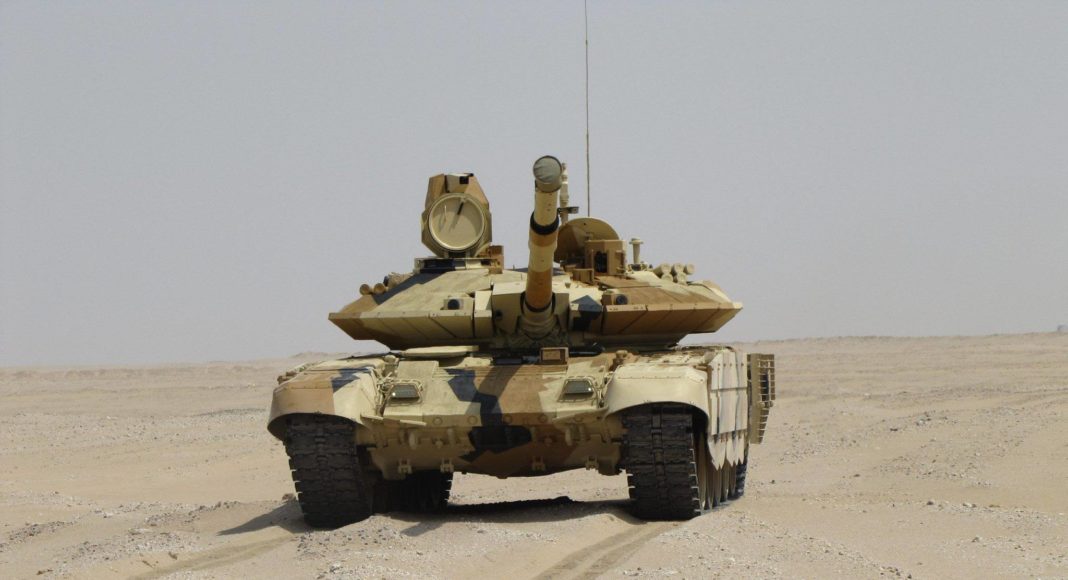

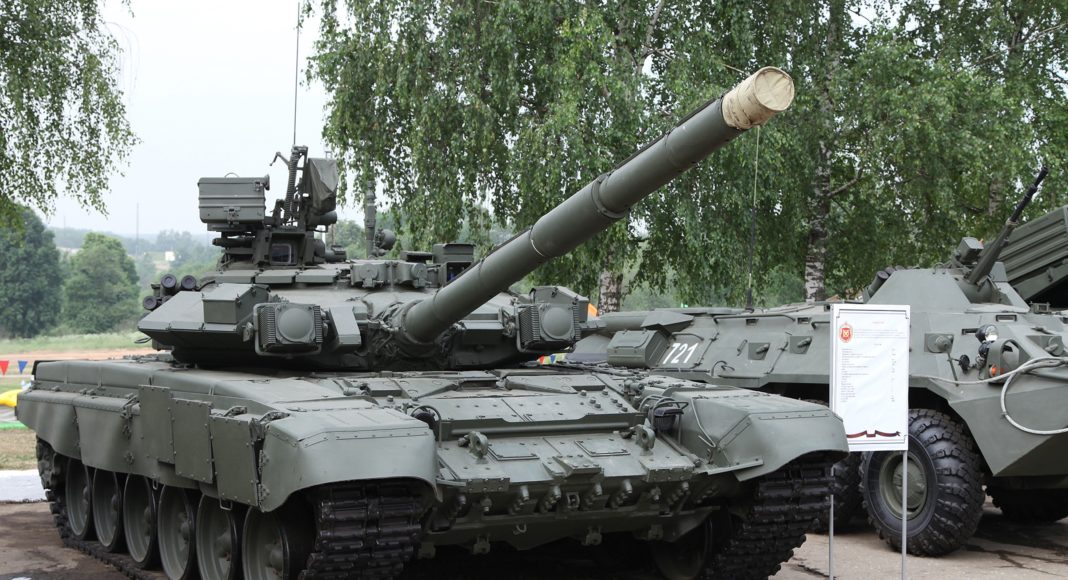

•  T-90 AM / MS "Tagil" : versão mais recente e mais atualizada do T-90 : mostrada pela primeira vez na Russian Expo Arms em 2011 , este MBT leva o nome do local onde a exposição foi realizada, exatamente Nizhny Tagil . O T-90 AM é caracterizado por vários componentes aprimorados, incluindo suspensão, proteção, poder de fogo e mobilidade. Também pode ser equipado com um sistema de ar condicionado para a tripulação e um gerador diesel auxiliar que produz um mínimo de 7 kW de energia elétrica. O T-90 AM possui uma pistola 2A46M-5 de 125mm, lançada em 2005 e em uso nos mais modernos T-90 ( 2A46M-2foi usado em 1992 para as primeiras versões do T-90); outros armamentos são a metralhadora antiaérea 6P7K controlada remotamente e 6 pára-raios colocados em ambos os lados da torre. Como os predecessores, o T90AM também possui blindagem reativa ERA e no caso da torre RELIKT ERA . Ele também pode ser equipado com um sistema de protecção  PKUZ-1A NBC ( N uclear B iological C hemical); o motor diesel é um V-92S2F que produz uma potência máxima de 1130 hp .

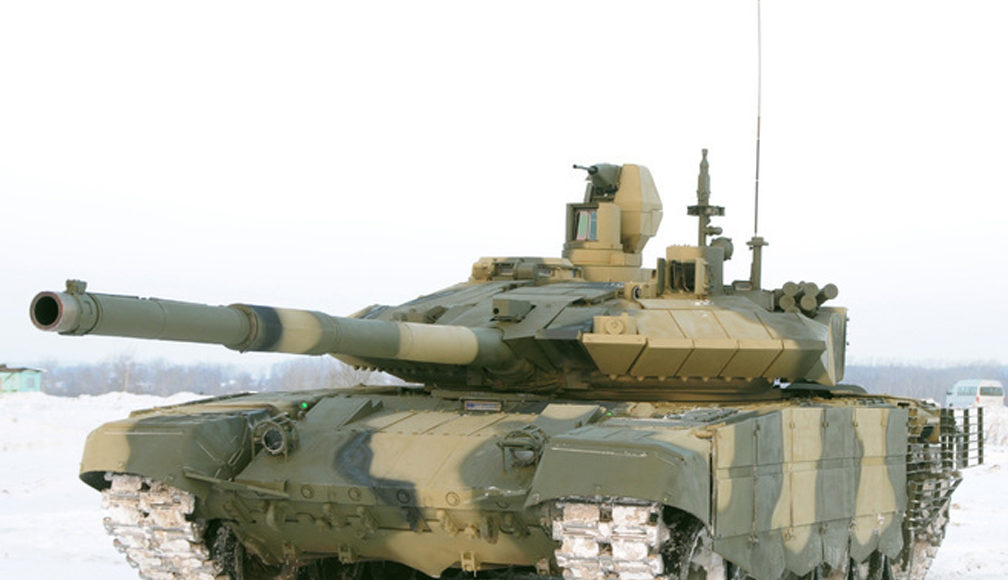

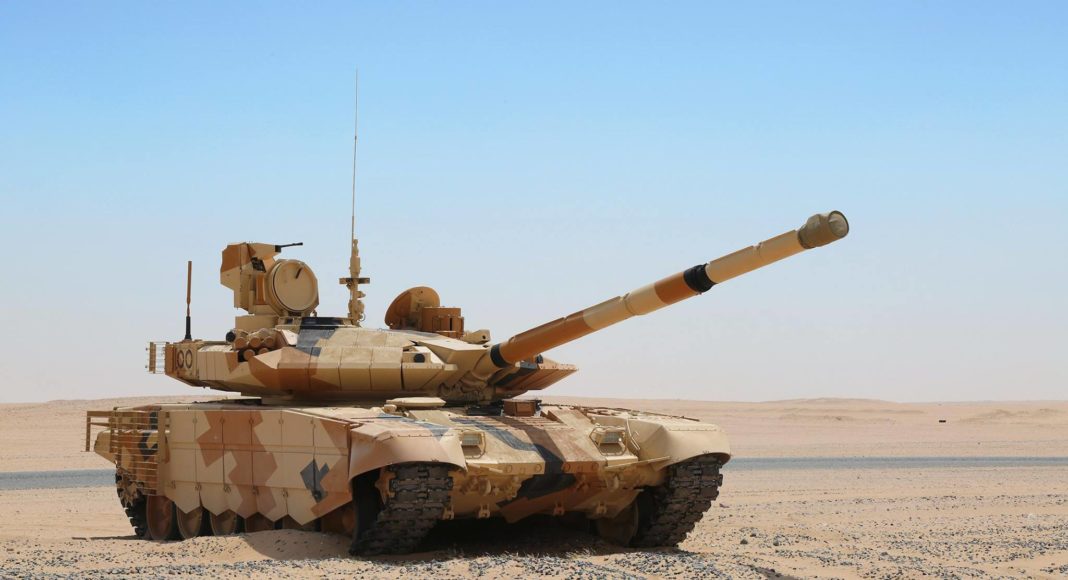

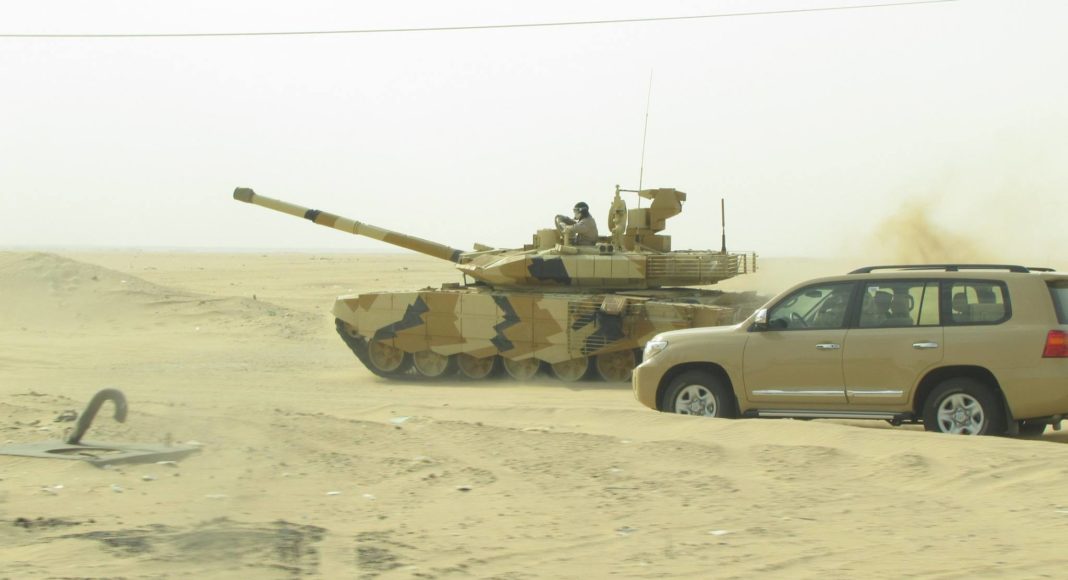

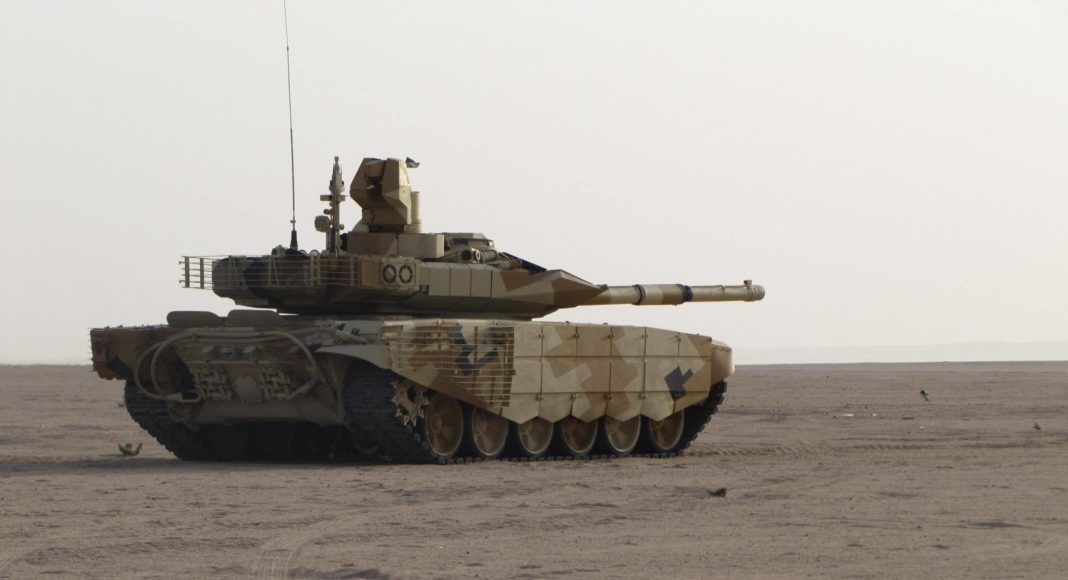

T-90 AM / MS Tagil

Recursos T-90 AM / MS

1 de 10

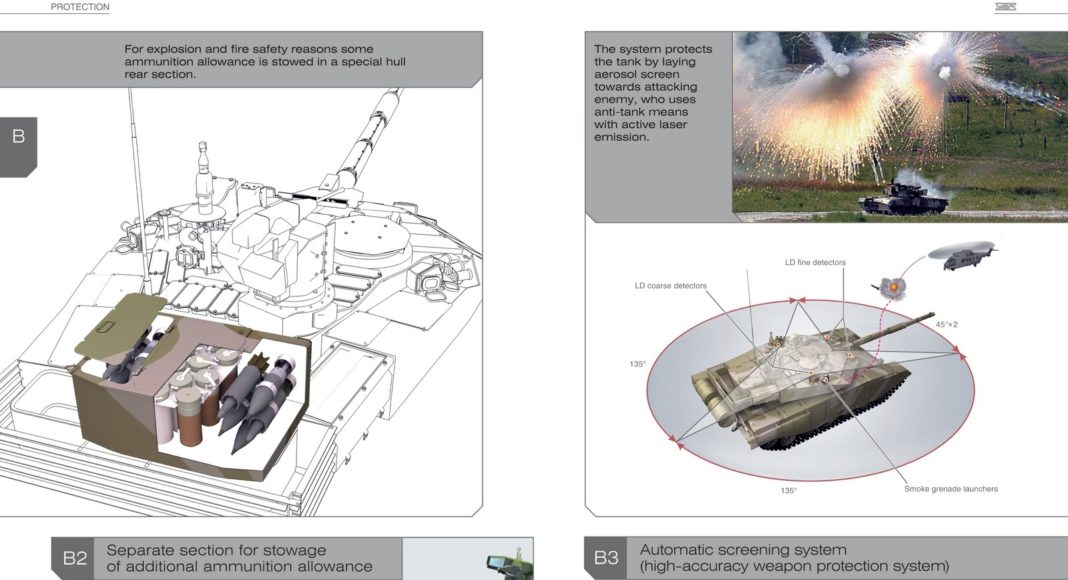

Infografia de gurkhan.blogspot.it no compartimento de munição do T-90MS.

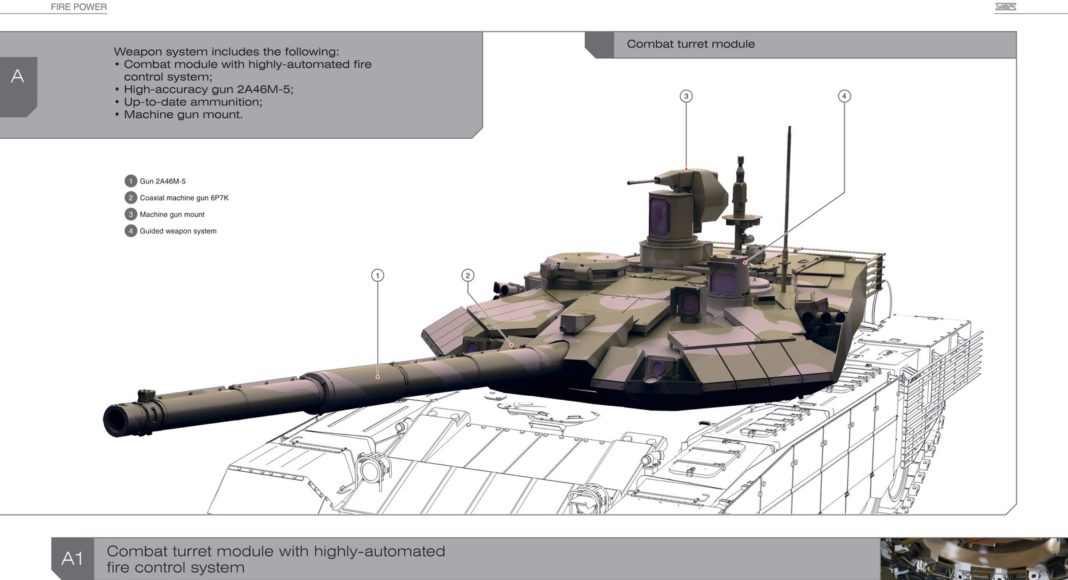

Infografia di gurkhan.blogspot.it sulla toretta del T-90MS.

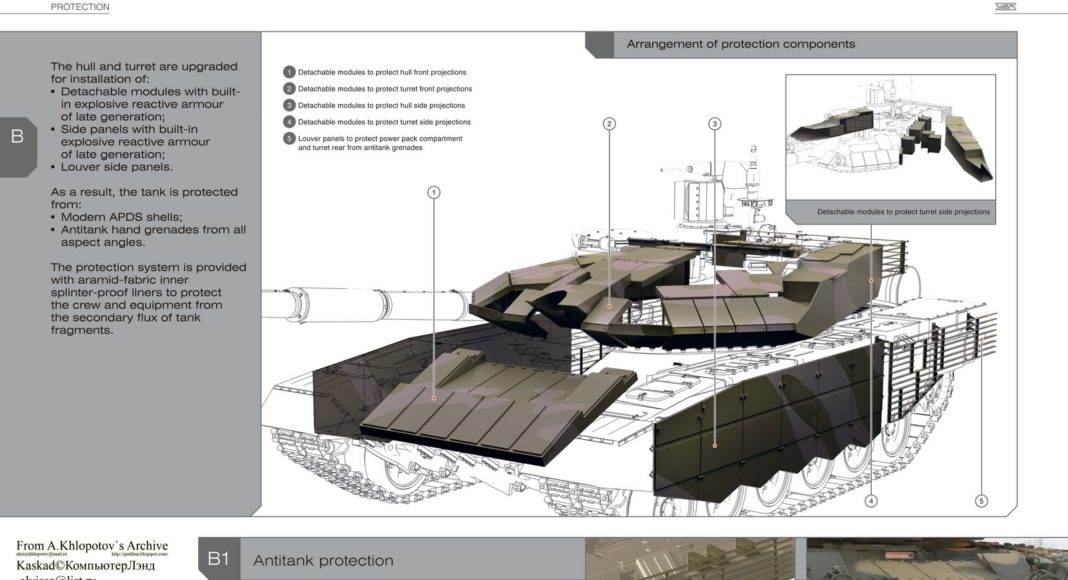

Infografia di gurkhan.blogspot.it sulla protezione del T-90AM/MS

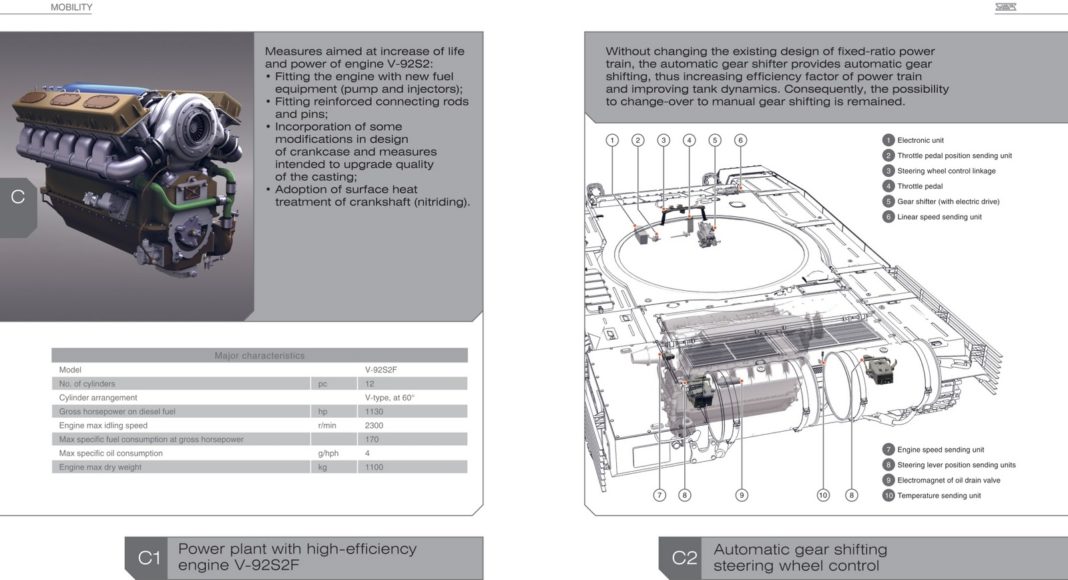

Infografia di gurkhan.blogspot.it sul motore del T-90AM/MS

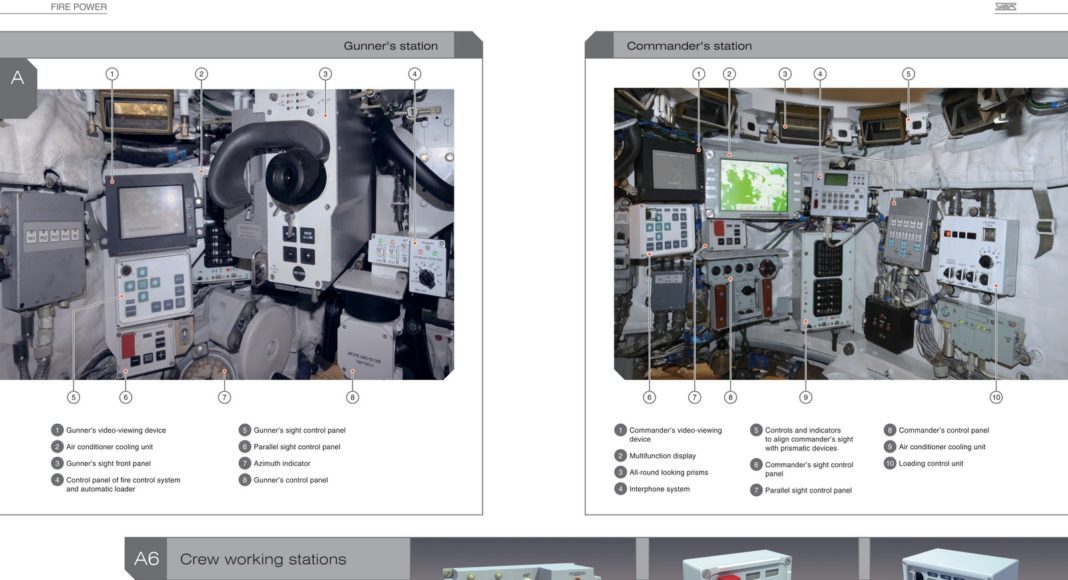

Infografia di gurkhan.blogspot.it sull'interno del T-90AM/MS

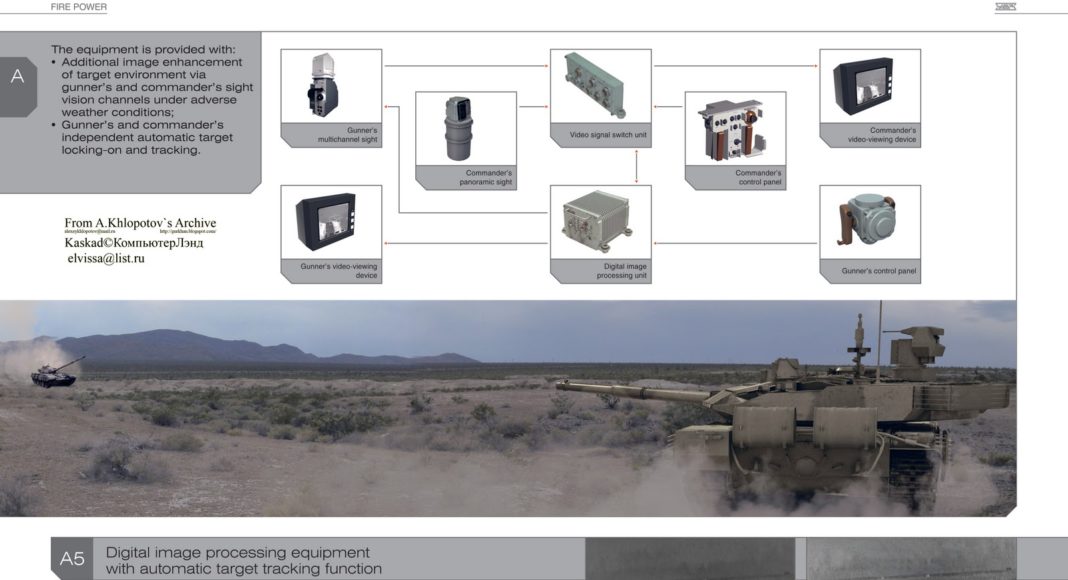

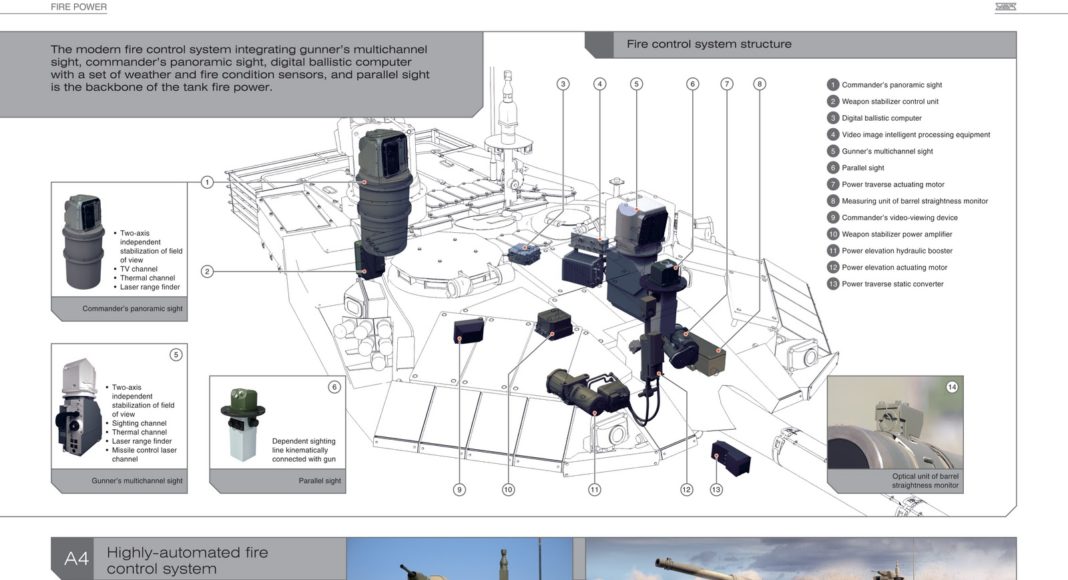

Infografia di gurkhan.blogspot.it sui dispositivi del T-90AM/MS

Infografia di gurkhan.blogspot.it sui dispositivi ottici ed elettronici montati sulla torretta del T-90AM/MS

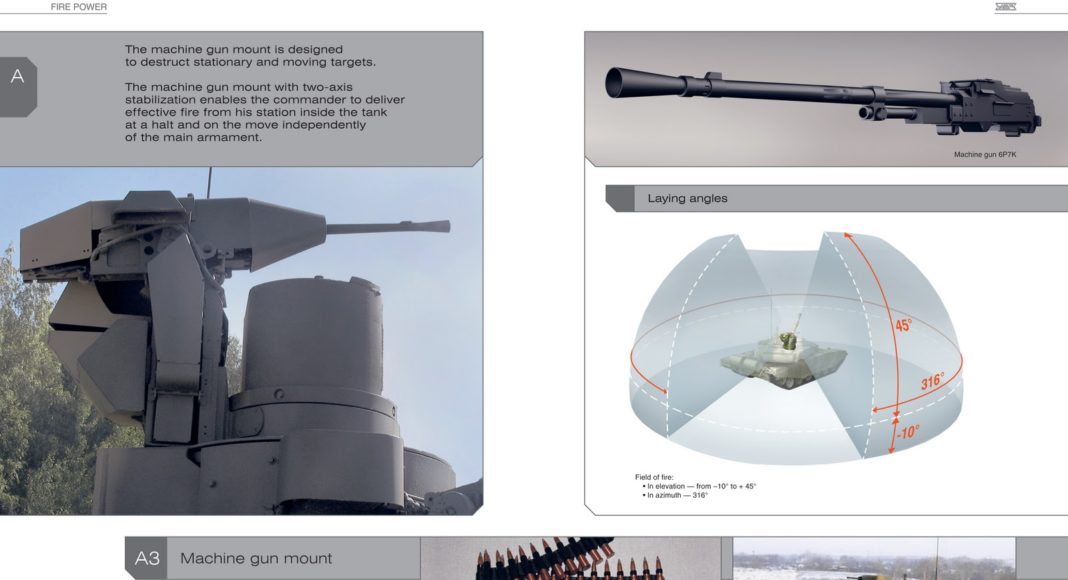

Infografia di gurkhan.blogspot.it sulla mitragliatrice remotizzata 6P7K da 7.62mm del T-90AM/MS.

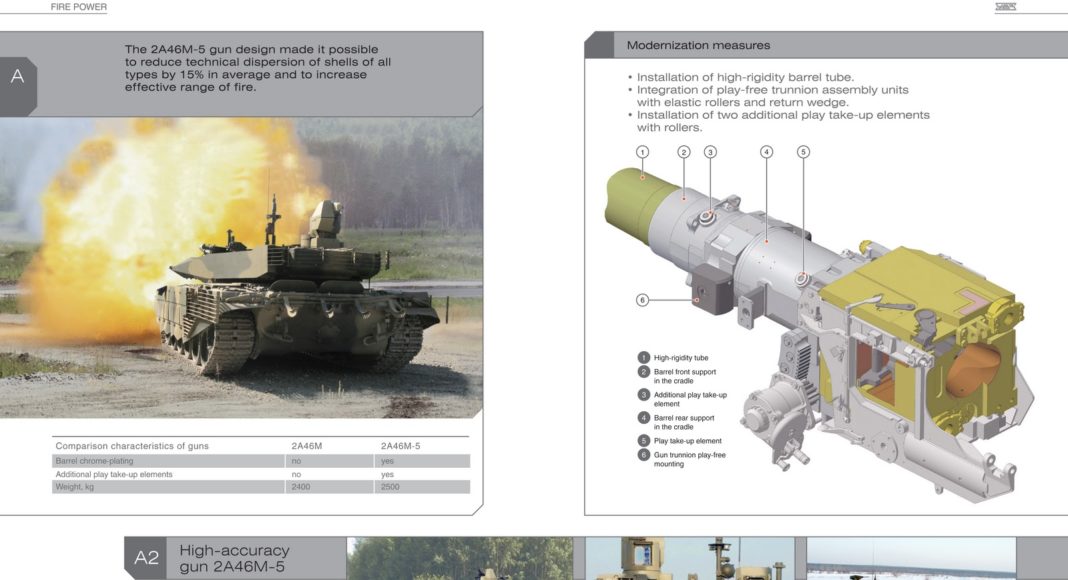

Infografia di gurkhan.blogspot.it sul cannone 2A46M-5 del T-90AM/MS

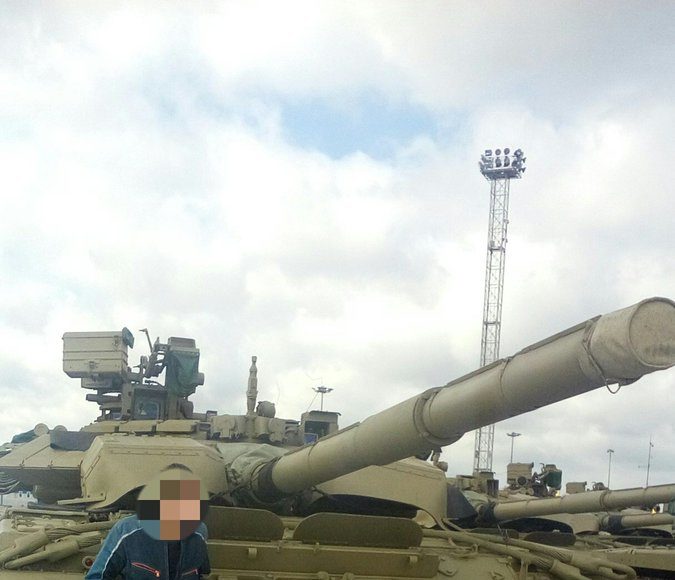

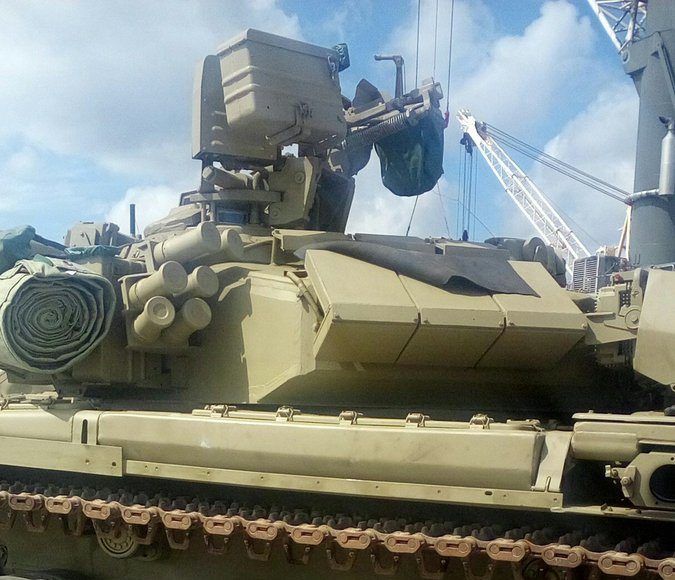

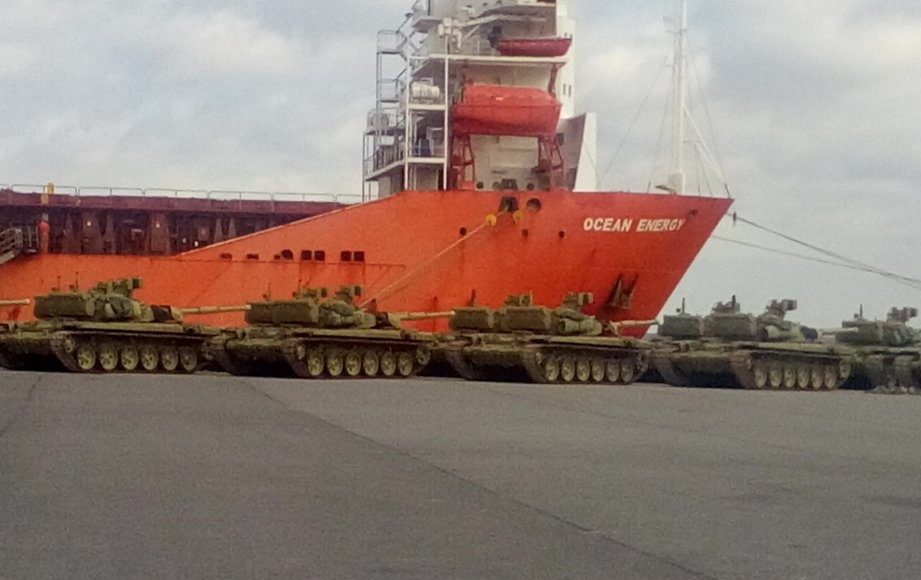

• T-90SA T-90CA : é a versão para o exército argelino (o A significa Argélia, o S / C para a versão de exportação), mas está em uso em poucas unidades também no Turcomenistão. As encomendas desses vagões começaram em 2005. O T-90SA é equivalente ao russo T-90A: inclui o sistema de incêndio 1A45T, sistema térmico ESSA, pacotes ERA, Shtora-1, mas sem o sistema opto- tônico TShU-1-7 (em lugar dos dois sensores existem pacotes ERA). Há também um sistema de ar condicionado posicionado atrás da torre em uma caixa grande.

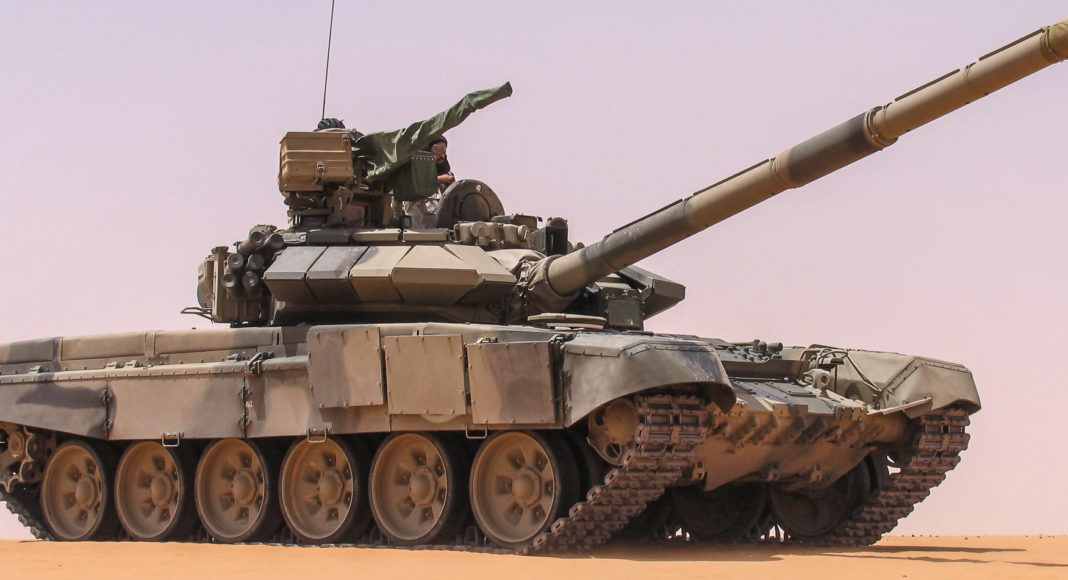

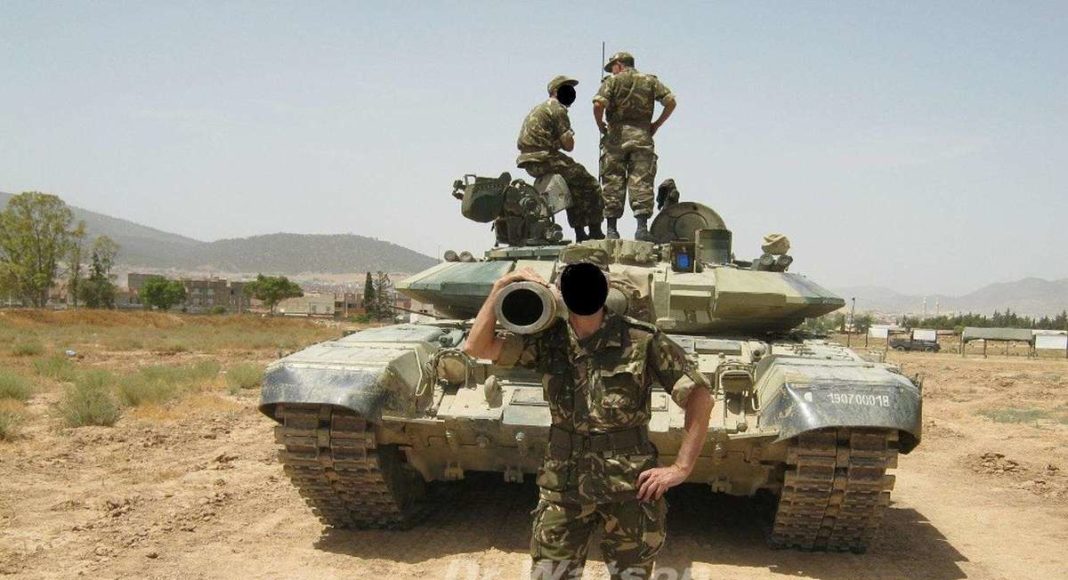

T-90SA, também conhecido como T-90CA

1 de 14





• T-90M Proryv-3 : é a última versão desenvolvida do T-90 que substituirá a frota terrestre T-90 / A do exército russo. O T-90M Proryv-3 apresenta um novo FCS (Fire Control System) e um novo motor que oferece 1300 hp. Além disso, todos os pacotes do Kontakt-5 foram substituídos pelos mais recentes ERAs do Relikt. O vagão está sempre equipado com o sistema optoeletrônico Shtora-1.

T-90M Proryv-3.

características

O T-90 tem características semelhantes ao T-72 e ao T-80.

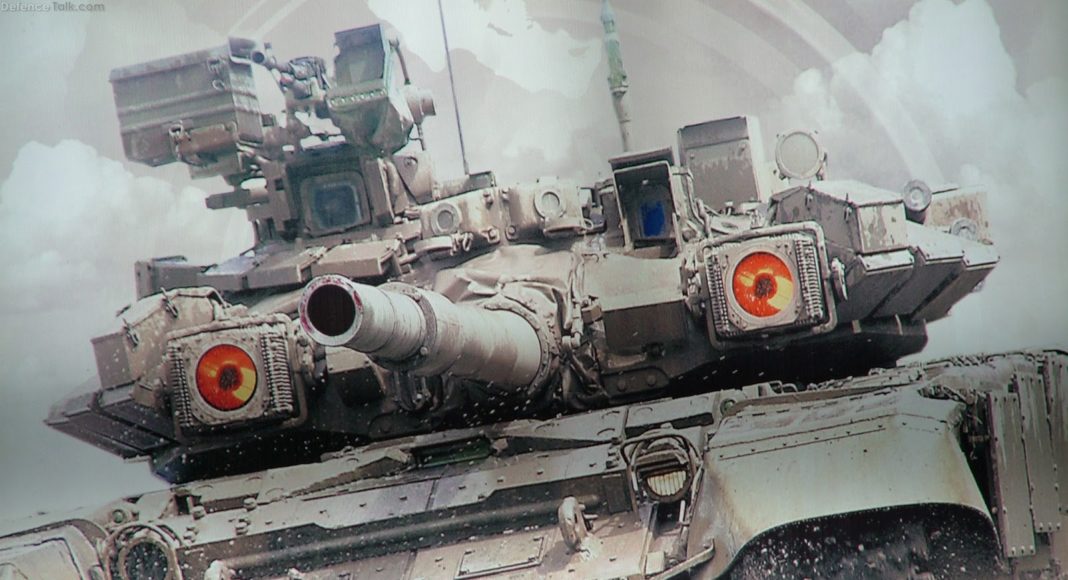

1.SHTORA

O sistema Shtora é um dispositivo elettrottico protecção activa para perturbar a designação de laser e a orientação míssil ( ATGM ).

O dispositivo é montado na torre, precisamente nos lados do canhão principal.

O "muro da desordem" do sistema Shtora

Sistema shtora

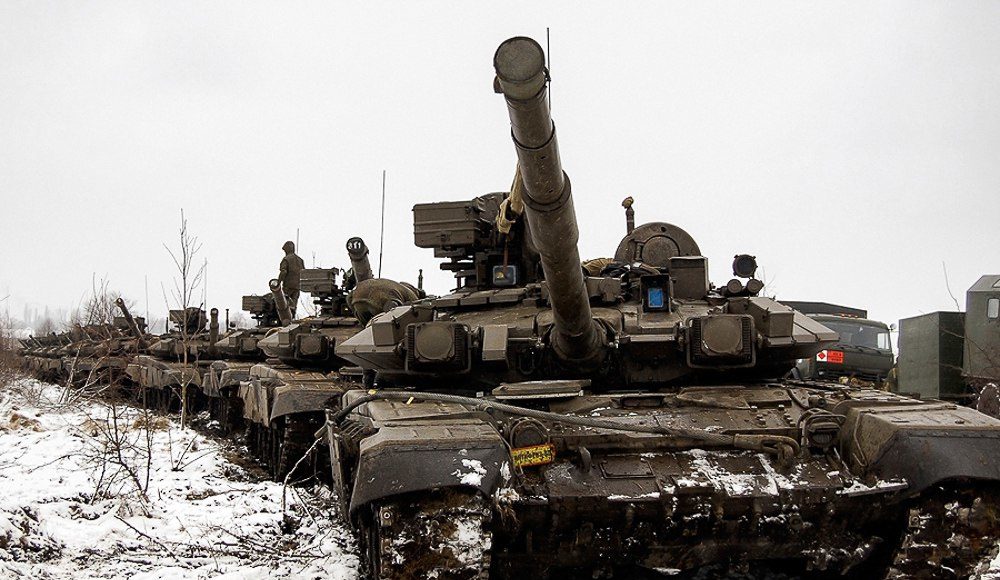

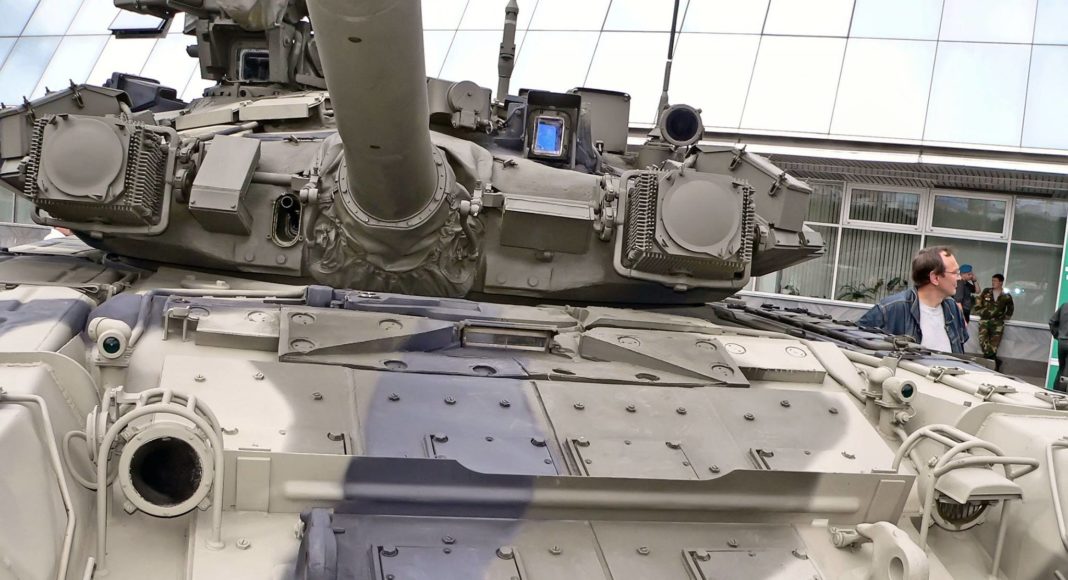

T-90AM com sistema Shtora-1

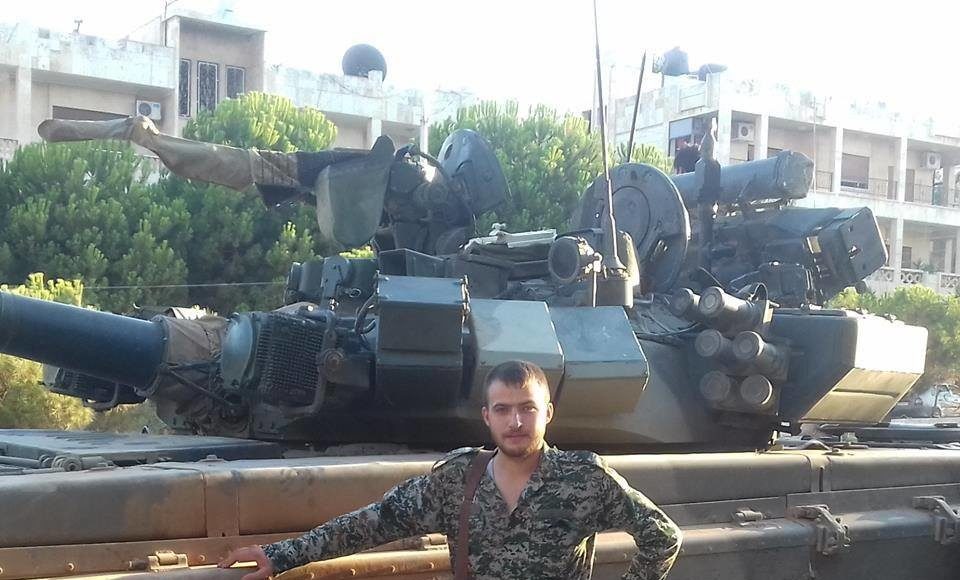

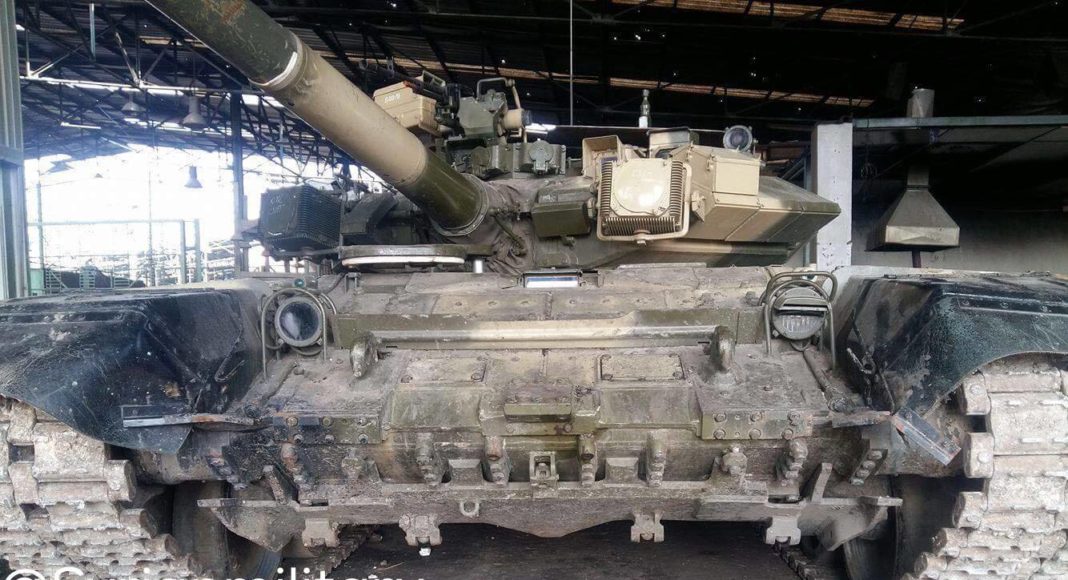

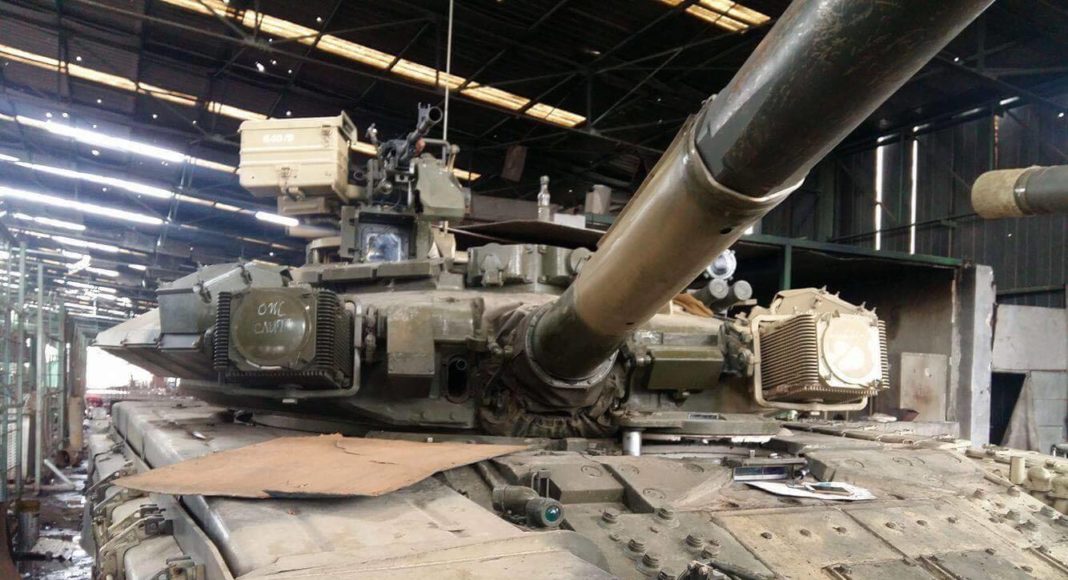

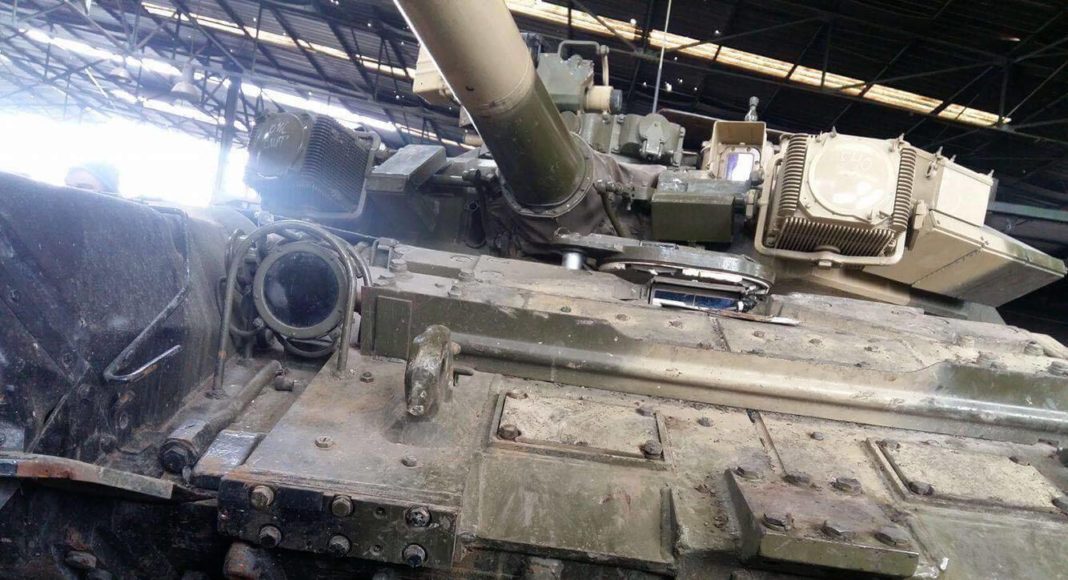

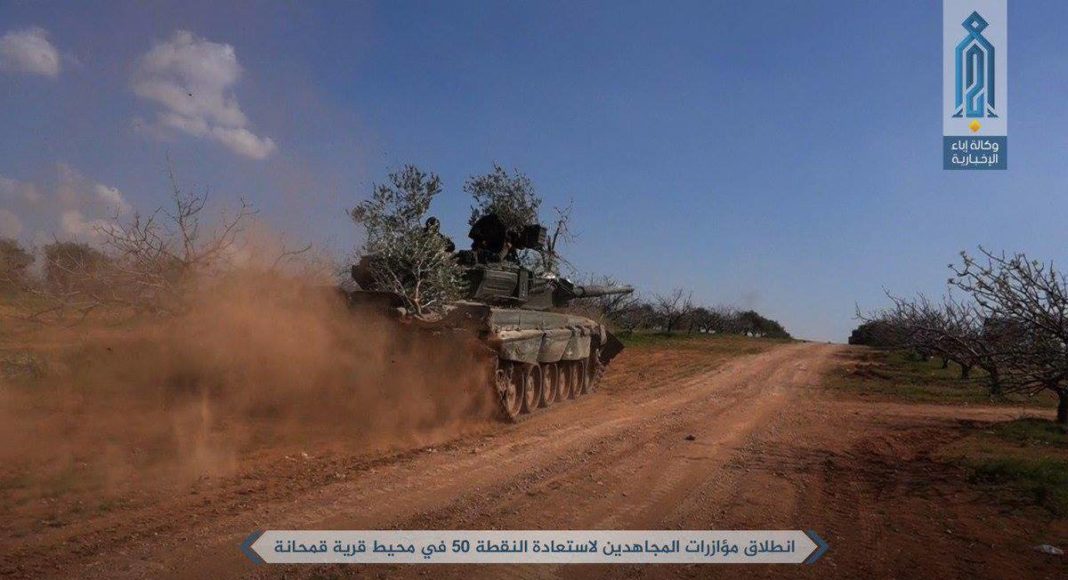

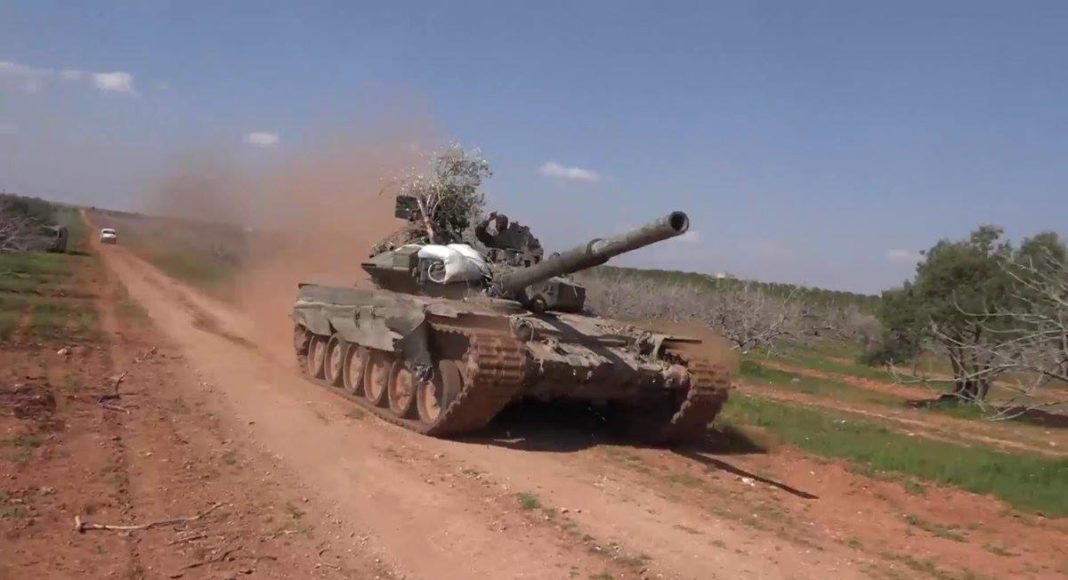

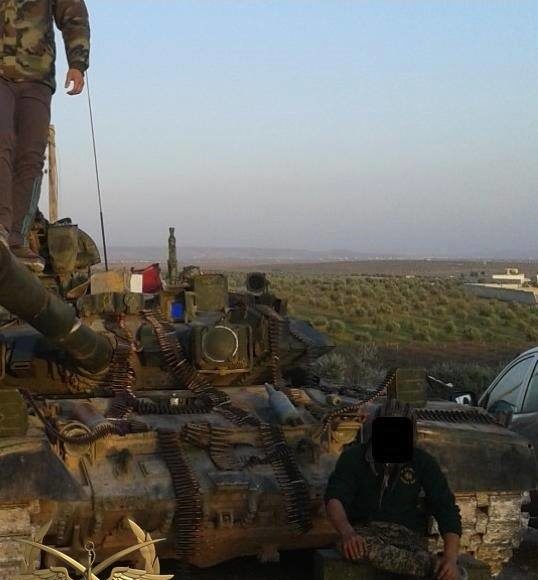

Em 26 de fevereiro de 2016, durante os confrontos na Síria entre os rebeldes e o exército sírio, um míssil TOW 2A atingiu um T-90 AM / MS sírio (fornecido pela Rússia em dezembro de 2015, de acordo com este artigo ). O vagão, equipado com Shtora-1 , não foi capaz de confundir a ameaça (de acordo com muitas fontes, o sistema foi desligado, como pode ser visto também no vídeo, caso contrário deve haver um "blush" ao redor do dispositivo); no entanto, as telhas ERA Kontakt-5 foram capazes de enfrentar a ameaça, salvando o vagão, que foi posteriormente reparado.

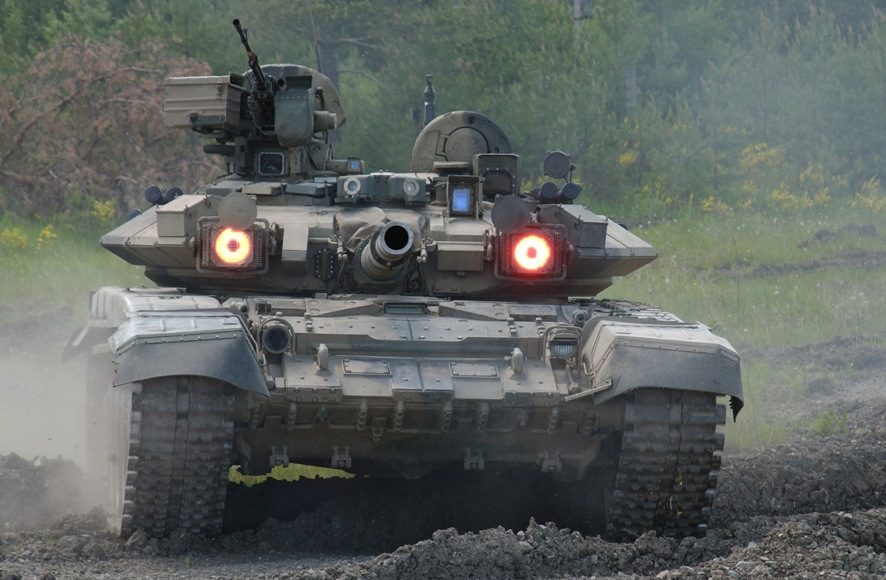

Sucesso sírio T-90 e foto ativa do sistema Shtora-1

1 de 5





T-90 síria atingido por míssil TOW2A, o sistema Shtora estava desligado, mas a carroça foi salva pelas telhas ERA

T-90 síria atingido por míssil TOW2A, o sistema Shtora estava desligado, mas a carroça foi salva pelas telhas ERA

Syrian T-90 antes de ser atingido









2.ERA (Armadura Reativa Explosiva)

O sistema ERA está em uso para melhorar a proteção dos vagões do APFSDS ( penetradores de energia cinética): no T-90 e no T-72 (e em futuros veículos baseados na plataforma T-99) o Relikt está em uso (versão atualizada do 'ERA Kontakt-5, usado na série T-80). O dispositivo consiste em um conjunto de "ladrilhos" explosivos posicionados no carrinho em várias áreas (lateralmente, frontalmente e também na torre); a explosão de uma ou mais dessas telhas em contato com um penetrador reduz os danos causados ​​no veículo.

Sistema ERA. Um conjunto de telhas de proteção cercam o vagão.

Operação de um bloco ERA

T-90 e variantes

1 de 57





T-90AM com sistema Shtora-1

Infografia de gurkhan.blogspot.it no compartimento de munição do T-90MS.

Infografia de gurkhan.blogspot.it no toretta T-90MS.

Infográficos de gurkhan.blogspot.it sobre a proteção do T-90AM / MS

Infográficos de gurkhan.blogspot.it no motor do T-90AM / MS

Infográficos de gurkhan.blogspot.it no interior do T-90AM / MS

Infográficos de gurkhan.blogspot.it em dispositivos T-90AM / MS

Tanque de batalha T-90S MBT

T-90A durante uma exposição.

Versão do assento de comando T-90K

T-90S indiano

Tanque de Bhishma T-90 S / SK que passa através do Rajpath durante o ensaio completo para a parada do dia da república-2008, em Nova Deli o 23 de janeiro de 2008.

T-90 AM / MS Tagil

Infografia di gurkhan.blogspot.it sul cannone 2A46M-5 del T-90AM/MS

Infografia di gurkhan.blogspot.it sulla mitragliatrice remotizzata 6P7K da 7.62mm del T-90AM/MS.

Infografia di gurkhan.blogspot.it sui dispositivi ottici ed elettronici montati sulla torretta del T-90AM/MS

T-90

T-90 siriano prima di essere colpito

T-90 siriano colpito da missile TOW2A, il sistema Shtora era spento, ma il carro è stato salvato dalle piastrelle ERA

T-90 siriano colpito da missile TOW2A, il sistema Shtora era spento, ma il carro è stato salvato dalle piastrelle ERA

T-90M Proryv-3
