VEICULOS E ARMAMENTOS MILITARES: Destruidor Andrea Doria

Andrea Doria é um míssil guiado ou DDG ( DD = D estroyer, destruidor, L = L lançador de míssil-uided) com a designação D 553(abreviatura ou distintivo óptico casco que indica o navio, em que D é sempre D estroyer) . O DDG Andrea Doria é uma unidade da Classe Horizon da Marina Militare Italiana. O destróier é, em geral, uma unidade naval que desempenha um papel anti-navio, anti-submarino e antiaéreo. O Andrea Doria também é conhecido como o "destróier anti-aéreo".
A construção do navio começou em 19 de julho de 2002 e o lançamento ocorreu em 15 de outubro de 2005 ; o navio completou as operações 2 anos depois, em 2007 . O D553 leva o nome do almirante genovês Andrea Doria .
Da Classe Horizon fazem parte do Caio Duilio (italiano Marinha), a Forbin (Marinha Francesa) e Chevalier Paul(Marinha Francesa); os dois navios da marinha italiana substituíram os papéis antiaéreos da classe Audace .

classe horizonte andrea doria míssil destruidor antiaéreo contratorpedeiro destruidor guiado ddg d553 — **Destruidor de lançamento de mísseis Andrea Doria Classe Orizzone (D553).**

Características do DDG Andrea Doria

A classe Orizzonte caracteriza-se pelas suas capacidades furtivas e anti-aéreas ( AAW : A nti- A ir W Warefare); as unidades foram construídas por um consórcio no qual Fincantieri e Finmeccanica participaram , para a parte italiana, DCN e Thales , para o lado francês (o Reino Unido também estava disposto a participar do projeto, mas continuou sozinho com o projeto Type 45 ). Em geral, tanto o equipamento quanto o armamentoEles são idênticos para os quatro navios , mas Caio Duilio eo ' Andrea Doria tem um canhão adicional OTO Melara 76/62 Super rápido , o radar de busca de superfície SELEX RAN 30X / I e a preparação para o uso de mísseis Teseo MK2 / A ( em vez do Exocet MM40 ).
Com a necessidade de diminuir a assinatura do radar , as unidades foram projetadas com materiais anti-radar e com um design que reduziu o seu RCS , mas também foi dada atenção à redução do trilho térmico e acústico.
A tripulação é composta por 189 membrosdos quais 24 oficiais, 53 oficiais não comissionados, 33 sargentos, 79 soldados; outros 41 membros podem estar presentes, 13 dos quais são helicópteros, 8 da equipe do San Marco Regiment e 20 do comando.
A propulsão é do tipo CODOG ( CO mbined D iesel ó r L como) com 2 turbinas a gás AVIO-GE LM 2500 a partir de 20,5 MW cada e 2 motores diesel para 12 cilintri SEMT Pielstick 12 PA6 STC de 4,32 MW ( 5,875 cv) cada um. A unidade de energia inteira está localizada em dois compartimentos estanques e à prova de som.
Há também 2 RIBs Zodiac Hurricane 733 para operações marítimas ou de assalto.
Para dados técnicos sobre dimensões, consulte o site da Marinha italiana .

construção porto fincantieri andrea doria d553 ddg — **Construção do Andrea Doria D553. Cantiniere de Riva Trigoso (La Spezia).**

Equipamento do DDG Andrea Doria

O navio é equipado com três pistolas de Oto Melara Super rápida de 76 mm , capaz de interceptar os alvos de superfície ou voo a uma distância de 16 km , com uma taxa de fogo de 120 cursos / min (o peso de cada projéctil é maior do que 6 kg ). O terceiro canhão, presente apenas em navios italianos, está posicionado acima do hangar de helicóptero na popa (parte traseira do navio).

Há também dois canhões KBA de 25/80 mm produzidos por Rheinmetall para defesa em lugares perto distância ao casco fins lateralmente.

oto melara super rápido 76 mm caio duilio horizonte classe — **Oto Melara 76/62 Super Rapido no Caio Duilio.**

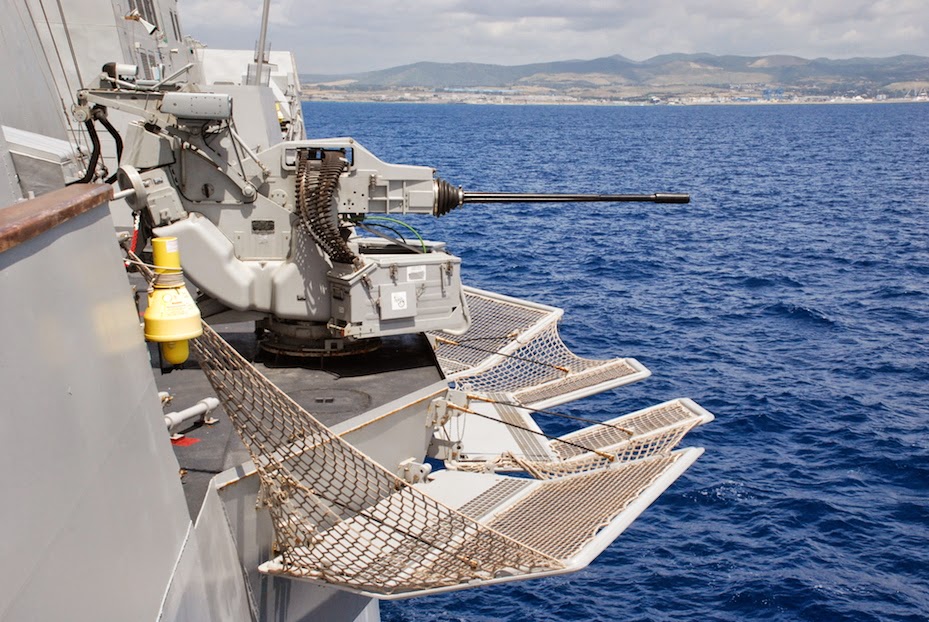

kba rheinmetall 25 mm — **KBA 25/80 mm.**

Em frente das duas pistolas de arco em que está instalado um sistema de lançamento do míssil verticais ( VLS : V ertical L aunching Sistema) Sylver A50 (para fins de anti-aeronaves ), nas quais existem 48 culas que hospedeiras mísseis MBDA áster 15 (para a gama média ) e Aster 30 (para longo alcance ): Os mísseis Aster 15 têm um alcance de ação superior a 30km com uma velocidade superior a Mach 3 , enquanto os mísseis Aster 30eles alcançam velocidades de Mach 4,5 e um alcance que varia entre 100 e 120 km (eles também têm um sistema de propulsão de dois estágios).
O número Mach é um valor adimensional (número puro) definido como a razão entre a velocidade de um objeto em um determinado fluido (no nosso caso, o ar) e a velocidade do som do fluido que consideramos.

Portanto, se considerarmos o nosso caso, o míssil Aster 15 com Mach 3 e a velocidade do som do ar = 343 m / s (a 20 ° C), teremos:

Qual corresponderá a (aproximadamente):

Falamos sobre o assunto subsônico quando o valor Ma <1 , supersónico quando Ma> 1 , e hipersônico quando Ma >> 1 (muito maior do que 1).

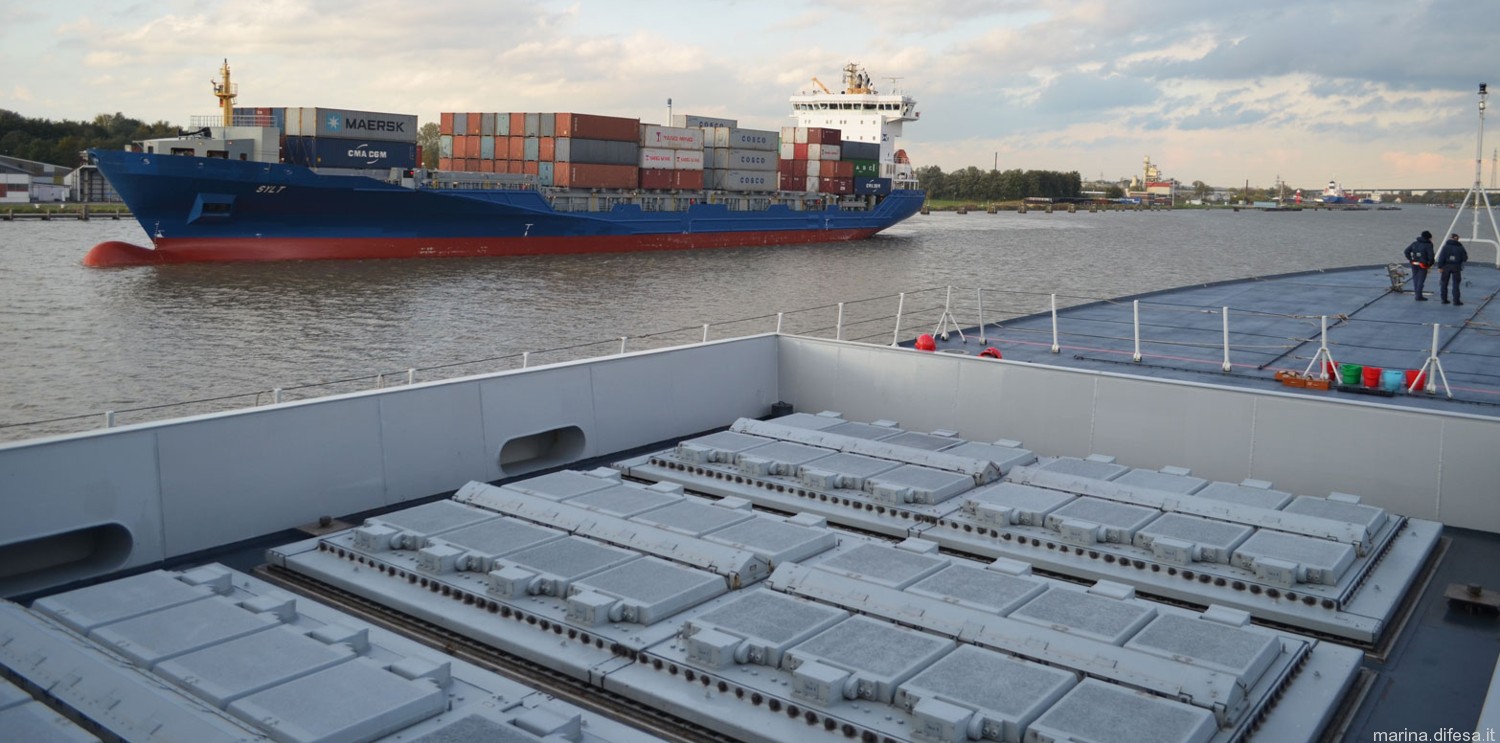

sylver a50 sistema de lançamento vertical andrea doria horizon class — **VLS Sylver A50 do DDG Andrea Doria.**

Enquanto as versões francesas usam mísseis Exocet , as classes Horizon da Marinha italiana apresentam o míssil antiaéreo MBDA / Otese / Teseo Mk2 / A, que tem um alcance de ação superior a 180 km com velocidade subsônica de Mach 0,9 com carga de 210 kg capaz de perfurar 80 mm de aço. O míssil pode ser acionado manualmente a partir do navio ou pode seguir a rota predeterminada através de um sistema inercial.

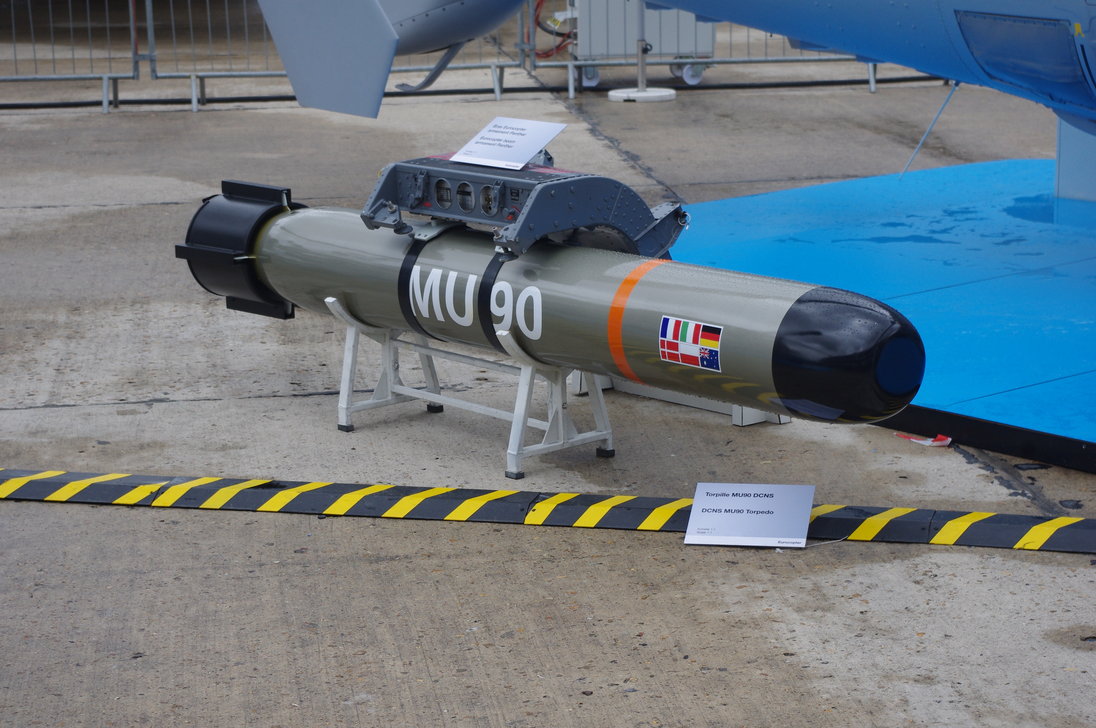

L ' Andrea Doria tem também a capacidade anti-submarina ( ASW : Um nti- S ubmarine W arfare) tendo dois tubos individuais de lançamento Eurotorp B515 a partir de 324 milímetros para torpedos MU90 / impacto com o sistema de carregamento automático Calzoni AHS . O navio pode transportar um máximo de 24 torpedos MU90 com uma carga de 32,7 kg e um alcance de 10 a 23 km, dependendo da velocidade do torpedo. Os helicópteros embarcados (NH90 ou EH101) podem ser equipados com MU90s para operações ASW .

l3 sistema de manuseio do sistema de carregamento — **Um dos vários sistemas de recarga da L3 Calzoni.**

Há também um sistema de contramedida anti-torpedo (Torpedo Sistema de contramedidas) contralto-V , também chamado SLAT sistema , que consiste num conjunto de subsistemas capaz de calcular e sugerem manobras evasivas e lançar contramedidas, incluindo ondas acústicas (subsistema de cantões V ) que satura o sistema de processamento do torpedo emitindo um sinal específico, cobrindo toda a frequência deste último. A contramedida acústica tem a tarefa de criar centenas de falsos objetivos para desorientar o torpedo; Abaixo está um vídeo mostrando como este sistema funciona:

sistema de ripas contralto-v — **Sistema CONTRACT-V**

Em ambos os lados do casco há 2 lançadores SCLAR-H (integrados com um sistema de guerra eletrônica), lançadores de foguetes múltiplos de 105 ou 118 mm capazes de lançar diferentes tipos de alvos falsos para defesa passiva do navio: alvos falsos podem ser chaffs , flares ou bengala .

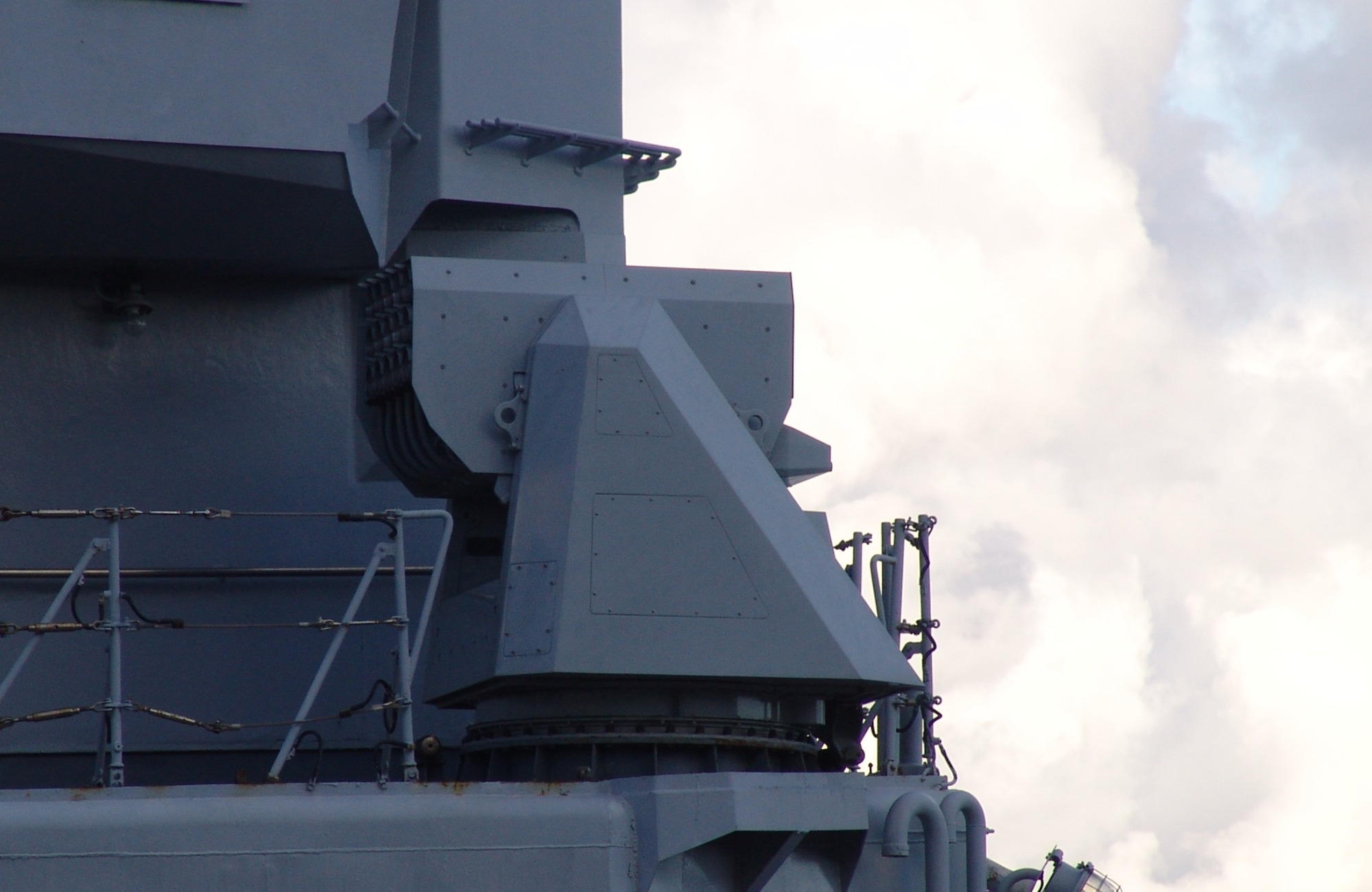

sistema de sistema oto melara sclar-h — **SCLAR-H de Oto Melara**

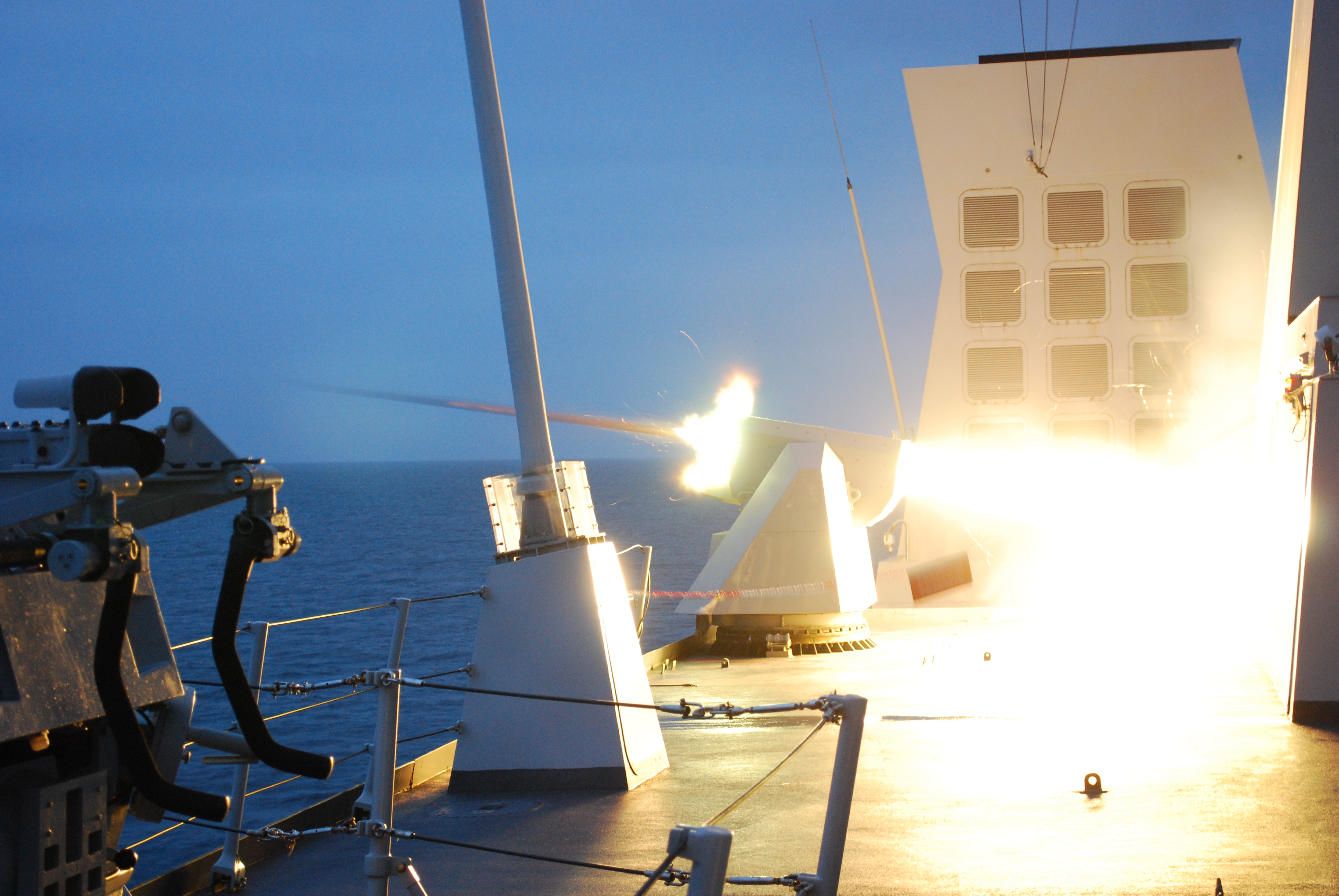

lançamento do foguete sclar-h oto melara — **Lançamento de um foguete por SCLAR-H.**

Sistemas Eletrônicos do Andrea Doria

O DDG Andrea Doria apresenta numerosos sistemas eletrônicos:

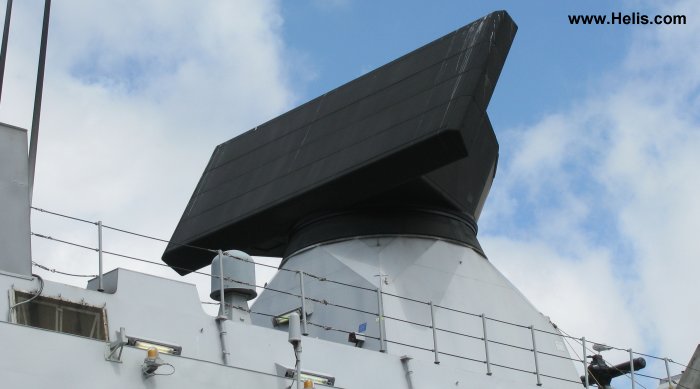

S1850M radar de vigilância de longo alcance no topo do mastro de popa; este radar é um derivado do Thales SMART-L projetado para fornecer vigilância aérea e de superfície em uma faixa para a detecção de pequenos barcos e mísseis. O alcance do radar é de 400 km de raio e 65 km de mísseis furtivos. Recentemente, o radar SMART-L foi equipado com módulos que aumentaram seu campo de ação.

SELEX radar SPY-790 empar ( E uropeia H -função ulti P hased Um rray R adar) é um radar multifuncional trabalhando em banda C (500-1000 MHz) E frente g (4-6 GHz) montado sobre o veio que fornece vigilância, rastreamento e controle de armas, com um alcance máximo de cerca de 150 km.
Radar SELEX SPS-791 RAN 30X é usado em 4 diferentes funções : vigilância aérea e de superfície (identificação de objetos com alcance máximo de 102 km ), navegação e controle de helicóptero (alcance de 41 km ), identificação além do horizonte ( OTH : o ver- t ele- H orizon, com um alcance máximo de 200 km ) e detecção de mísseis nivelados com a superfície (gama de funcionamento de 25 km).

sistema andrea doria — **Sistemas que compõem o Andrea Doria. infográfico de navalaanalyses.blogspot.com.**

Radar e Sistema Eletro-Óptico SELEX NA-25X baseado no ORION RTN-25X que funciona na Banda J (10-20 GHz) também composto por dois sensores optrônicos que suportam o radar em disparo e que fornecem uma linha de tiro alternativa na mesma lente e um terceiro sensor laser (Laser Range Finder ou Laser Rangefinder).
Sistema IR Sagem Vampir NG que fornece vigilância panorâmica para identificar e apontar alvos próximos ao navio (mísseis ou barcos anti-navio).
NETTUNO 4100 Electronic Jammer System para defesa eletrônica.
Sonar Thales UMS 4110 CL para fins ASW ( Um nti- S ubmarine W arfare).

A discussão sobre dispositivos eletrônicos não foi significativamente estendida para evitar sobrecarregar o texto. Para informações mais precisas sobre cada sistema, consulte este LINK .

Andrea Doria e Classe Orizzonte

1 de 47
