O 9K330 Tor (NATO: SA-15 Gauntlet) é um sistema de mísseis terra-ar móvel russo com alcance de combate de 12 a 16 quilômetros.

Tor em um relance

Originado de:  Rússia
Possuído por:  Armênia, Azerbaijão, Bielo-Rússia, China, Chipre, Egito, Grécia, Irã, Rússia
Nomes alternativos: SA-15 Gauntlet, Thor, Thorus, Bublik  [“Bagel”] (russo não oficial)
Classe: Curto- alcance Defesa Aérea (SHORAD) Base
:  Móvel,
ogiva terrestre : 15 kg de fragmentação de alto explosivo (9M331)
Alcance: 12-16 km
Status:  Operacional
Em serviço: 1986-Presente

Desenvolvimento

Um sucessor do 9K33 Osa (SA-8 Gecko), o Tor foi projetado para defender alvos pontuais e divisões blindadas contra aeronaves, helicópteros e munições guiadas com precisão. O desenvolvimento do sistema Tor começou durante a década de 1980, atingindo uma capacidade operacional inicial em 1986. A primeira variante do Tor em série de produção, o Tor-M, entrou em serviço em 1991.1

Descrição

O sistema de defesa aérea Tor incorpora uma antena de vigilância, radar de rastreamento e mísseis 9M330 / 9M331 em um chassi rastreado.2 A velocidade máxima do veículo é de 65 km / he o sistema é capaz de rastrear alvos em movimento; as variantes posteriores possuem uma capacidade limitada de atirar em movimento.3

Tor usa dois radares para detectar e engajar aeronaves tripuladas, helicópteros, UAVs, mísseis e outras munições guiadas com precisão. O primeiro, um radar de vigilância escaneado mecanicamente, pode escanear até 48 alvos e tem uma função secundária de rastreamento para até dez alvos. O alcance de detecção do radar de vigilância é supostamente de 25 km ou mais. O segundo, um radar de rastreamento direcionado eletronicamente, pode envolver simultaneamente até dois alvos com seções transversais de radar (RCS) tão pequenas quanto 0,1 m 2 . Os mísseis de cruzeiro normalmente possuem RCSs de 0,5 m 2 ou menores. Operando na banda K, o radar é altamente resistente a condições climáticas adversas e contra-medidas eletrônicas. O radar tem um alcance máximo de mais de 25 km; é complementado por um sistema de rastreamento eletro-óptico com alcance de 20 km.4

Uma unidade Tor básica abriga até oito mísseis em seu sistema de lançamento vertical. Produzido pelo Fakel Design Bureau, os mísseis Tor-M1 9M330 e 9M331 têm um peso de lançamento de 165 kg e podem atingir uma velocidade máxima de Mach 2. Armado com o míssil 9M331, o Tor-M1 tem uma altitude máxima de engajamento de 6 km e um alcance máximo de engajamento de 15 km.5

Tor M1

Tor M2

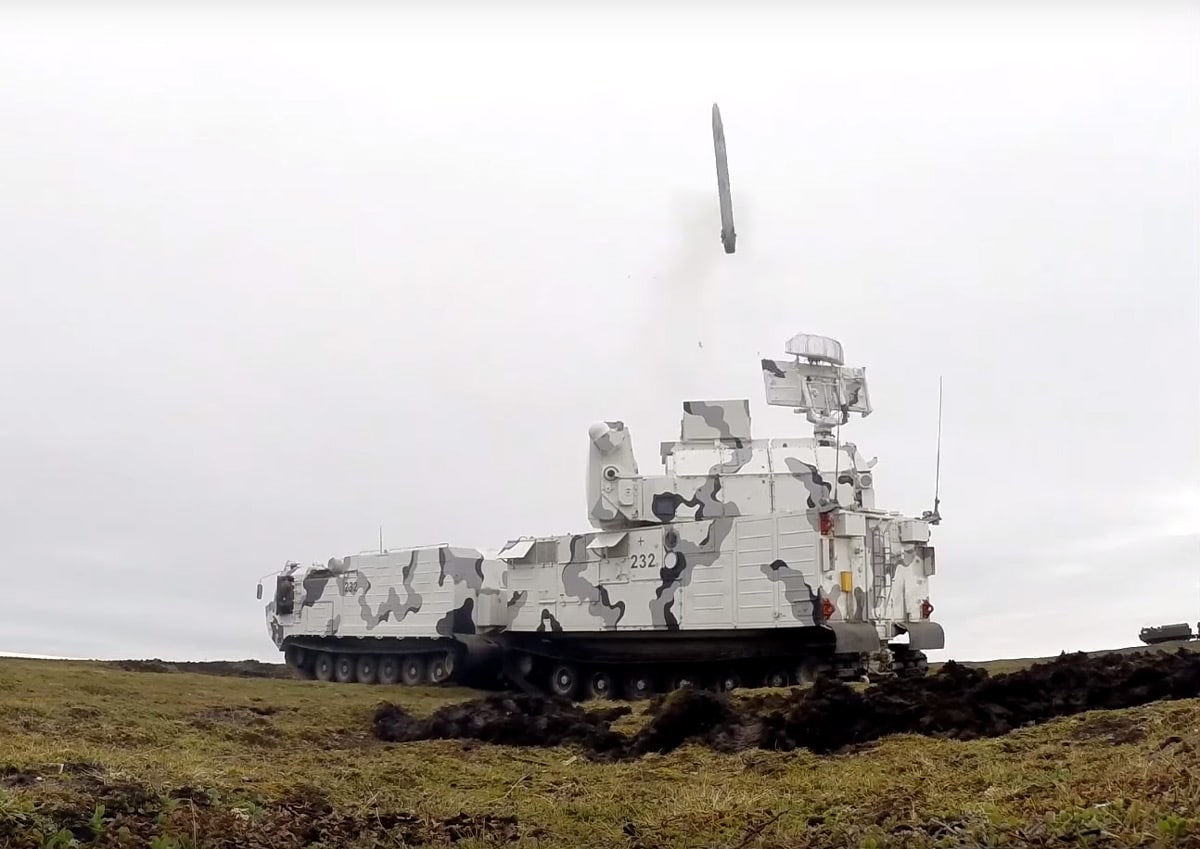

Tor M2DT Test Firing

Variantes

Família Tor-M1

O Tor-M1 possui uma configuração significativamente diferente do design original do Tor, com modelos de produção final possuindo um radar de vigilância escaneado eletronicamente. Desde 2005, a Rússia exibiu cinco atualizações do Tor-M1: M1A, M1B, M1V, M1G e M1-2U. Cada atualização sucessiva incorpora os recursos da versão anterior; o M1A inclui uma atualização de software para melhorar o alcance contra certos padrões de voo, o M1B adiciona uma capacidade de engajamento cooperativo, o M1V aumenta o envelope de engajamento, adiciona resistência de interferência e integra ainda mais seus sistemas de radar e o M1G substitui o sistema eletro-óptico do Tor-M1 com uma nova câmera diurna / noturna. O M1-2U é a mais recente variante da família M1 no serviço russo, apresentando uma altitude de engajamento expandida de 10 km, tripulação reduzida de três,6

Família Tor-M2

Exibido pela primeira vez em 2007, a família Tor-M2 pode ser armada com até 8 mísseis da série 9M331 ou 16 9M338, expandindo seu alcance de combate para 16 km e teto para 10 km contra alvos abaixo de Mach 3.7   Além disso, o Tor-M2 apresenta tripulação reduzida para três, radares de detecção aprimorados sensíveis a alvos de baixo RCS, tempo de reação mais curto, novos sistemas de detecção ótica e térmica, processamento de sinal aprimorado e outras melhorias.8 Essas atualizações permitem à família Tor-M2 detectar alvos a 32 km e engajar até quatro alvos simultaneamente. O Tor-M2E é a designação de exportação do Tor-M2, enquanto o Tor-M2K é uma versão montada em um chassi com rodas.9 O Tor-M2KM, por sua vez, é uma variante modular independente do Tor-M2 montável em várias plataformas.10 Outra variante aprimorada, o Tor-M2U, apresenta mísseis atualizados, capazes de envolver alvos ágeis com manobras de até 10g.11 O sistema Tor-M2 entrou em serviço na Rússia em 2012.12

Tor-E2

Em 2019, a Almaz-Antey Concern da Rússia apresentou o Tor-E2, uma família de “nova geração” do sistema Tor capaz de detectar alvos a 32 km e envolver quatro simultaneamente. Armado com 16 mísseis 9M338KE, o sistema apresenta um alcance de engajamento expandido e altitude de 16 e 12 km.13

Variantes navais e árticas

A Rússia opera uma versão navalizada do Tor, o 3K95 Kinzhal (OTAN: SA-N-9 Gauntlet) em vários navios de superfície.14 Além disso, a Rússia apresentou em 2018 o Tor-M2DT, uma versão do Tor-M2 construída com um chassi de esteiras articulado DT-30. Otimizado para terrenos árticos e difíceis, o Tor-M2DT entrou em serviço na Rússia em 2019.15

Operadores

O sistema Tor tornou-se popular no mercado de exportação. Mais de 7 países operam variantes do Tor-M1, incluindo Grécia, China, Irã, Bielo-Rússia, Azerbaijão, Armênia, Egito, Ucrânia e Chipre.16 Em 2000, a Grécia recebeu 21 unidades Tor-M1 da Rússia. A China também comprou uma grande quantidade de unidades Tor-M1 desde 2000, que se tornou a base eventual de seu sistema HQ-17 de engenharia reversa. De 2005 a 2007, a Rússia vendeu 30 sistemas Tor-M1 para o Irã por mais de US $ 1 bilhão.17 Em 2019, a Rússia recebeu seu sexto batalhão de sistemas Tor-M2 e assinou um contrato de US $ 1,57 bilhão para fornecer sistemas Tor-M2 e -M2DT adicionais de 2019 e 2027.18 A Armênia recebeu seu último lote de sistemas Tor-M2KM em dezembro de 2019.19

Em janeiro de 2020, a inteligência dos EUA implicou um Tor-M1 iraniano na queda do voo 752 da Ukraine International Airlines em 8 de janeiro, quando ele partia do Aeroporto Imam Khomeini de Teerã em 8 de janeiro de 2020.
