Informação geral
|
Data da Primeira Aceitação - 1971
|
Total de Aceitações - 971
|
|
|
Tripulação - 3 homens + 25 passageiros
|
Comandante na estação de arma
|
Motorista no casco esquerdo frente
|
Motorista assistente no centro esquerdo do casco
|
Comandante de tropas no casco à frente
|
24 fuzileiros navais equipados
|
|
|
|
Armaduras:
|
Máximo
|
1,75 "
|
Minumum
|
1 "
|
|
|
Armamento:
|
Tipo
|
Monte
|
Munição
|
Atravessar
|
Elevação
|
.50 cal M85
Machine Gun
|
Estação de armamento na frente direita do casco
|
400 rodadas
|
360 °
|
+ 60 ° a -15 °
|
|
|
Dimensões:
|
Peso de Combate (terra)
|
50,350 lbs
|
Altura
|
128,5 "
|
comprimento
|
312,75 "
|
Projétil da Arma Avante
|
0 "
|
Largura
|
128,72 "
|
Piso
|
123,8 "
|
Folga do Solo
|
16 "
|
Pressão no Solo,
Penetração Zero
|
7,7 psi
|
|
|
Performace:
|
Max Level Road Speed
|
40 km / h
|
Velocidade Máxima da Água
|
8,4 mph
|
Max. Trincheira
|
96 "
|
Min. Diâmetro de giro da terra
|
Pivô
|
Max. Obstáculo Vertical
|
36 "
|
Max. Grau
|
60%
|
Ângulo de aproximação
|
|
Ângulo de partida
|
|
Estradas de Intervalo de Cruzeiro
|
300 milhas
|
Água da escala de cruzamento
|
56 milhas
|
|
|
Automotivo:
|
Motor:
|
General Motors 8V53T; 8 cilindros, 2 ciclos, vee, diesel turbo-alimentado
|
Transmissão:
|
FMC HS-400-3, 4 velocidades à frente, 2 reversas
|
Direção:
|
Hidrostático, volante
|
Freios:
|
Mecânico
|
|
|
Suspensão:
|
Tipo:
|
Rodas Rodoviárias:
|
Rolos de retorno de pista:
|
Tubo de torção sobre barra
|
6 molas individuais / pista
|
Trilha plana
|
Rodas dentadas de acionamento:
|
Idlers:
|
Absorventes de impacto:
|
Movimentação dianteira de 11 dentes
|
Duplo ajustável na parte traseira da pista
|
Na primeira e última rodas / pista
|
|
|
Track:
|
Guia central, pino único, aço com almofada de borracha destacável
|
Largura:
|
21 "
|
Passo
|
6 "
|
Sapatos / Trilha:
|
84
|
Comprimento do contato do solo:
|
155 "
| |
| |
|
 |

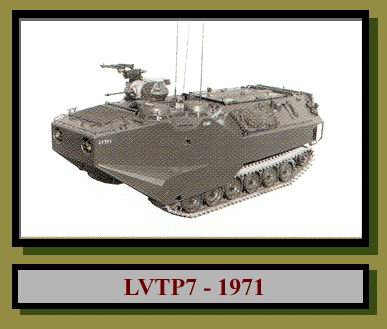

O LVTP7 era um veículo totalmente fechado com uma forma muito diferente de seus predecessores anfíbios. O veículo estava na dianteira e tinha uma rampa traseira para entrada e saída da infantaria. As metades traseiras dos trilhos foram expostas, e a ação principal de propulsão na água foi por um jato de água em ambos os lados do veículo. O comandante da tropa de infantaria e motorista tinha uma cúpula no lado esquerdo do casco, e o comandante do veículo estava posicionado na estação de armas no lado direito do casco. O assistente do motorista estava sentado atrás do comandante da tropa. O compartimento de carga tinha capas dobráveis que permitiam o acesso de cima.
|
|
Referências:
Base de dados AFV: http://afvdb.50megs.com/
|
|
|
