Informação geral
|
Data da primeira aceitação - 1956
|
Total de Aceitações - ___
|
|
|
Tripulação - 8 Man
|
Comandante na frente direita do casco
|
Artilheiro no centro da frente do casco
|
Motorista no casco esquerdo frente
|
Cinco engenheiros de combate
|
|
|
Armaduras:
|
Máximo
|
0,625 "
|
Minumum
|
0,25 "
|
|
|
Armamento:
|
Tipo
|
Monte
|
Munição
|
Atravessar
|
Elevação
|
.30cal M1919A4
metralhadora
|
Montagem cúpula
|
|
360 °
|
+ 60 ° a -15 °
|
|
|
Dimensões:
|
Peso de Combate (terra)
|
96,200 libras
|
Altura sobre a cúpula
|
128,5 "
|
Comprimento sobre escavadeira
|
477,25 "
|
Projétil da Arma Avante
|
|
Largura com as asas da escavadora estendidas
|
225,25 "
|
Piso
|
116,7 "
|
Folga do solo, lados
|
11 "
|
Pressão no Solo,
Penetração Zero
|
10 psi
|
|
|
Performace:
|
Max Level Road Speed
|
25 mph
|
Velocidade Máxima da Água
|
6,2 mph
|
Max. Trincheira
|
144 "
|
Min. Diâmetro de giro da terra
|
Pivô
|
Max. Obstáculo Vertical
|
36 "
|
Max. Grau
|
70%
|
Ângulo de aproximação
|
|
Ângulo de partida
|
|
Estradas de Intervalo de Cruzeiro
|
190 milhas
|
Água da escala de cruzamento
|
57 milhas
|
|
|
Automotivo:
|
Motor:
|
Continental LV-1790-1; 12 cilindros, 4 ciclos, gasolina a 90 ° v
|
Transmissão:
|
Allison CD-850-4A ou -4B, 2 variações para frente, 1 reverso
|
Direção:
|
Vara mecânica, oscilante
|
Freios:
|
Placa múltipla, arrefecida a óleo
|
|
|
Suspensão:
|
Tipo:
|
Rodas Rodoviárias:
|
Rolos de retorno de pista:
|
Torsilastic
|
9 pares de dual / track
|
5 dual / track
|
Rodas dentadas de acionamento:
|
Idlers:
|
Absorventes de impacto:
|
Movimentação traseira de 17 dentes
|
Compensação dupla na frente da pista
|
Nenhum
|
|
|
Track:
|
Guia central, pino único, aço com garra invertida
|
Largura:
|
20,75 "
|
Passo
|
5 "
|
Sapatos / Trilha:
|
134
|
Comprimento do contato do solo:
|
229,25 "
| |
| |
|
 |

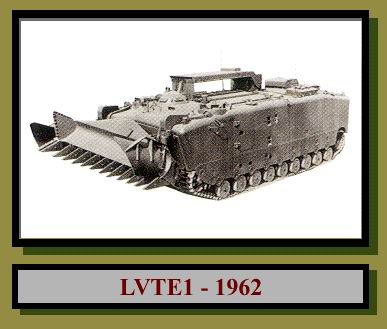

LVTE1 foi a versão de engenharia do LVTP5. Uma grande escavadeira em forma de V foi montada na frente do veículo, e ela podia abrir caminho através de um campo minado com 16 polegadas (41cm) de profundidade e 12 pés (3.7m) de largura. tanques foram montados na parte de trás da lâmina para ajudar a LVTE1 a manter a atitude correta enquanto flutuavam.Uma carga de linha impulsionada por foguete era transportada em ambos os lados do compartimento de carga, e estes eram elevados hidraulicamente. A cúpula familiar da metralhadora foi instalada entre o comandante eo motorista.
Os LVTE1 de produção tardia foram alimentados pelo motor Continental AVI-1790-8 de 12 cilindros, a gasolina injetado com combustível, encontrado no tanque de pistola M48A2 de 90 mm. Esses veículos não possuíam compartimentos de radiador embutidos nos lados traseiros e também não possuíam as tampas blindadas para a entrada e saída de ar do motor no convés traseiro.
|
|
Referências:
Base de dados AFV: http://afvdb.50megs.com/
|
|
|
