Informação geral
|
Data da Primeira Aceitação - 1971
|
Total de Aceitações - 68
|
|
|
Tripulação - 5 Man
|
Comandante na frente direita do casco
|
Motorista no casco esquerdo frente
|
Motorista assistente no centro esquerdo do casco
|
2 pessoal de manutenção
|
|
|
Armaduras:
|
Máximo
|
1,75 "
|
Minumum
|
1 "
|
|
|
Armamento:
|
Tipo
|
Monte
|
Munição
|
Atravessar
|
Elevação
|
Nenhum
|
|
|
|
|
|
|
Dimensões:
|
Peso de Combate (terra)
|
|
Altura
|
126 "
|
comprimento
|
320,4 "
|
Projétil da Arma Avante
|
n / D
|
Largura
|
128,72 "
|
Piso
|
123,8 "
|
Folga do Solo
|
16 "
|
Pressão no Solo,
Penetração Zero
|
|
|
|
Performace:
|
Max Level Road Speed
|
40 km / h
|
Velocidade Máxima da Água
|
8,4 mph
|
Max. Trincheira
|
96 "
|
Min. Diâmetro de giro da terra
|
Pivô
|
Max. Obstáculo Vertical
|
36 "
|
Max. Grau
|
60%
|
Ângulo de aproximação
|
|
Ângulo de partida
|
|
Estradas de Intervalo de Cruzeiro
|
300 milhas
|
Água da escala de cruzamento
|
56 milhas
|
|
|
Automotivo:
|
Motor:
|
General Motors 8V53T; 8 cilindros, 2 ciclos, vee, diesel turbo-alimentado
|
Transmissão:
|
FMC HS-400-3, 4 velocidades à frente, 2 reversas
|
Direção:
|
Hidrostático, volante
|
Freios:
|
Mecânico
|
|
|
Suspensão:
|
Tipo:
|
Rodas Rodoviárias:
|
Rolos de retorno de pista:
|
Tubo de torção sobre barra
|
6 molas individuais / pista
|
Trilha plana
|
Rodas dentadas de acionamento:
|
Idlers:
|
Absorventes de impacto:
|
Movimentação dianteira de 11 dentes
|
Duplo ajustável na parte traseira da pista
|
Na primeira e última rodas / pista
|
|
|
Track:
|
Guia central, pino único, aço com almofada de borracha destacável
|
Largura:
|
21 "
|
Passo
|
6 "
|
Sapatos / Trilha:
|
84
|
Comprimento do contato do solo:
|
155 "
| |
| |
|
 |

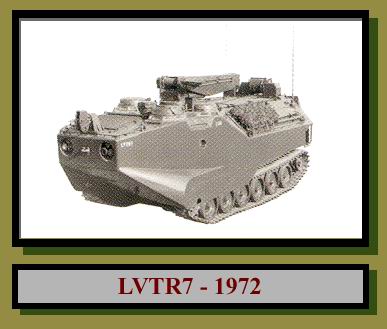

LVTR7 foi a variante de recuperação da família LVTP7. A estação de armas foi substituída por uma cúpula de visão, e um soldador elétrico portátil, compressor de ar, gerador de CA portátil e várias ferramentas foram armazenadas no interior. Um guincho de 30.000 lb (14.000 kg) foi colocado na traseira superior do LVTR7, e um guindaste de lança de 6000 lb (3000 kg) foi instalado no veículo logo atrás do motor, os controles e assento do operador para o qual estavam presos ao lado direito do guindaste .
|
|
Referências:
Base de dados AFV: http://afvdb.50megs.com/
|
|
|
