Ariete MBT
O C1 Ariete é um MBT ( M ain B attle T ank) desenvolvido pelo IOC ( C onsorzio I veco- O to Melara) em 1984 para o Exército Italiano . Durante os últimos anos da Guerra Fria , o Estado italiano solicitou um lote de tanques Leopard 2 de Krauss Maffeipara substituir o Leopard 1 e M60. Após uma oferta inicial, a Itália decidiu desenvolver um tanque de guerra, financiando suas indústrias (Iveco e Oto Melara) e abandonando a oferta para a indústria alemã. Em 1986 foi concluído o primeiro protótipo, apresentado em 1987 em Monteromano junto com o B1 Centauro ; inicialmente o nome que eles queriam adotar para denominar o novo tanque era " C1 Tricolore ", mas no final foi escolhido " C1 Ariete ".
L' Aries foi implantado pela primeira vez durante um conflito em 2004 no Iraque, mas não viu muito uso.
O armamento principal do C1 Ariete é um canhão de 120 mm de calibre liso fabricado pela Oto Melara (com elevação de -9 ° a + 20 °) que é capaz de disparar APFSDS-T ( A rmour- P iercing F in- S tabilised D iscarding S ABOT T piloto) e CALOR ( H igh- e xplosive Um nti- tank); a arma é equipada com uma camisa térmica (para evitar distorção do cano) e um extrator de fumaça. Também presentes no cano (na parte final do barril) é o MRS ( M Uzzle R eferência S sistema istema), que permite verificar o alinhamento entre a linha de visão e a arma. A munição é padronizada com a munição da OTAN; estão presentes 8 lançadores GALIX para fumaça por 80 mm ( 4 em cada lado da torre) capazes de disparar granadas FUM-B que geram uma cortina de fumaça eficaz é visível tanto no IR. Há também uma metralhadora coaxial MG 42/59 de 7,62 mm euma ou duas metralhadoras 7,62 mm do mesmo tipo na torre (dependendo da configuração). Existem 42 munições para a arma principal (27 abarrotadas, 15 prontas para uso) e cerca de 2500 cartuchos para as metralhadoras.
A tripulação é composta por 4 componentes : piloto, comandante, artilheiro e servo / operador de rádio, posicionados respectivamente na frente à direita enquanto, no centro da torre, comandante à direita, artilheiro e servo à esquerda; a escotilha do piloto tem 3 hiposcópios, enquanto o capataz e a tripulação, respectivamente, têm uma escotilha acima de sua posição com 7 hiposcópios para o primeiro e 3 para o segundo. Há também um telescópio auxiliar para o artilheiro coaxialmente à direita do canhão, fechado por uma escotilha que só pode ser aberta por dentro.
A armadura frontal e lateral do Áries é feita de aço e materiais compostos ; a torre é construída com a mesma técnica do casco e apresenta blindagem adicional no topo para proteger a tripulação de mísseis com uma rota de vôo de alto perfil. O interior da torre é feito de painéis de Kevlar para reduzir a projeção de estilhaços dentro do compartimento de combate.
O C1 Ariete está equipado com o sistema TURMS OG-I4 L3 da Galilelo Avionica que é composto pelos seguintes subsistemas:
- Periscópio de mira estabilizado para o atirador que inclui câmera térmica e telêmetro a laser (além disso, as imagens térmicas são enviadas para o display do comandante).
- Periscópio panorâmico binocular para o comandante (modelo SFIM SP-T-694) estabilizado em dois eixos (com ângulo vertical de -10 ° a 60 °) e independente da posição da torre; inclui câmera térmica com capacidade de visão diurna / noturna passiva. O sistema panorâmico é capaz de excluir o artilheiro das operações, trazendo a linha de visão do tanque até o alvo recém-adquirido pelo periscópio panorâmico.
- COSMO MP501 computador de tiro digital da Marconi (agora SELEX) que gerencia todos os dados recebidos dos sensores e comandos do atirador e comandante. Também é capaz de se reconfigurar para realizar a tarefa de qualquer equipamento secundário em falha.
- Sensores meteorológicos e balísticos para disparo e determinação do projétil inserido na câmara de combustão.
- Dispositivo giroscópico para verificação da verticalidade do vagão.
- Focinho do sistema de referência ( MRS , H Uzzle R eferência S istema) para verificar o paralelismo entre o eixo arma e a linha de visão. A operação é baseada no envio de uma imagem ao espelho montado na boca da arma e na comparação entre a imagem enviada e a refletida.
- Telescópio auxiliar coaxial à direita da arma para ser usado em caso de falha do sistema de disparo.
Ao redor da torre do vagão existem suportes para qualquer equipamento , como picaretas, guinchos para içar o motor e semelhantes.
Além disso, para facilitar o guiamento do piloto com as portas abertas com a torre posicionada às 6 horas (180 ° graus), existe um recesso na torre para evitar bater na cabeça.
O Ariete está equipado com um NBC sistema ( N uclear B iological C himico) que consiste em dois filtros, um para as impurezas maiores e uma com carvão activado e um dispositivo de sobrepressão que, foi introduzido ar, uma vez purificada, aumenta a pressão interna do torre impedindo a entrada de ar do exterior.
Também existe um sistema anti-incêndio composto por sensores e cabos sensíveis ao calor que cobrem as partes mais importantes do tanque, como o motor e o compartimento de munições: em caso de incêndio, o sistema descarrega automaticamente os cilindros e ativa o sistema NBC para ventilação de ar.
O trem de rolamento consiste em 7 rolos para cada lado com 4 rolos de esteira superiores ; Existem também almofadas anti-gelo para serem montadas nas pistas, quando necessário, no lugar das almofadas de borracha. Como nos tanques alemães, esses patins são fixados em racks, neste caso colocados na placa frontal do tanque.
Na torre existem 2 sensores e suportes para antenas de rádio ; precisamente:
- Anemômetro (sensor meteorológico ) que fornece dados de temperatura externa, umidade do ar e velocidade do vento, dados necessários para o computador de tiro que faz as correções necessárias na posição do canhão.
- Laser Alarm Receiver ( RALM ) projetado por Marconi capaz de detectar a emissão do laser em 360 ° e em um ângulo de 45 °, determinando o tipo de ameaça associada e ativando automaticamente os lançadores de granadas para criar uma cortina de fumaça. Um sinal acústico também é enviado para o sistema de intercomunicação de bordo e a origem do feixe de luz é enviada para o display.
- Antenas de rádio acopladas a rádios digitais do tipo SINCGARS ( SIN gle C hannel G round e A irborne R adio S system ).
- Existem também caixas para bandeiras .
O motor C1 Ariete é um IVECO / FIAT MTCA 12V ( M odular T urbo C ompresso A ftercooler) com transmissão IVECO / ZP LG-3000 ; o motor pode expressar até 1200cv com um pico máximo de 1300cv às 2300rpm .
O motor Áries faz parte da mesma família de motores diesel modulares que o IVECO em serviço no Exército Italiano: o CENTAURO e o DARDO também têm motores semelhantes.
Acima do compartimento do motor existem duas portas para manutenção do filtro e uma grade circular para a expulsão do ar de refrigeração do motor.
Na traseira do veículo existe uma forma em forma de escudo : trata-se de um dispositivo ótico de origem alemã para manter a distância de segurança durante a condução.
Os primeiros modelos dos vagões Ariete tinham libré verde oliva ; hoje a camuflagem dos veículos italianos mudou e o C1 também a recebeu: a nova camuflagem é 3 tons com uma distribuição do tipo 45% verde , 41% preto e 14% marrom com uma tolerância de +/- 0,5% para cada cor. Também está prevista a adoção de camuflagem para áreas com neve e deserto. As tintas utilizadas são desenhados para diminuir a assinatura térmica do veículo, bem como a resistência dar maior contra ataques químicos (estas tintas são definidas com o termo CARC , C hemical Um gentR esistant C oatings).
Durante a Operação Babilônia Antiga , o Áries implantado no Iraque foi atualizado com a armadura PSO (provavelmente do IBD alemão).
Posteriormente, o tanque recebeu inúmeras alterações (especialmente da torre): há várias fotos mostrando blindagem adicional incluindo placas na torre ou na frente (não está claro, no entanto, quantos tanques foram atualizados para este padrão e se a blindagem é uma mesmo tipo). Em geral, pode-se dizer que as armaduras vistas no Iraque são do tipo espaçada para combater o RPG, enquanto as frontais provavelmente são feitas de material composto.
No início dos anos 2000 , o Exército italiano estava interessado em desenvolver uma nova versão do Ariete (chamada Ariete 2 ou Ariete MK2 ) que entraria em serviço dentro de alguns anos com a aquisição de 300 unidades . As restrições orçamentárias reduziram drasticamente o número de Áries 2 (aumentado para 200) e eventualmente fizeram com que o programa fosse cancelado posteriormente. As melhorias previstas serão feitas assim que forem desenvolvidas e serão aplicadas aos veículos durante as principais revisões.
As melhorias são as seguintes:
- Pacote de Armadura Adicional PSO : Dois kits de armadura adicionais são fornecidos para melhorar a capacidade defensiva do tanque. O Aries, com motor de 1200cv contra os 1500cv dos tanques da NATO, tem um peso inferior (abaixo de 60t ) o que resulta numa diminuição da blindagem em comparação com outros tanques modernos. Esses kits servirão para modernizar o poder defensivo do C1.
- Atualização do motor : aquisição de um novo motor IVECO de 1600cv e inúmeras modificações em relação ao atual.
- Novo RALM ( R icevitore de A LARM L aser).
- Sistema de rotação elétrica da torre (em vez de hidráulico, mais perigoso devido aos sistemas de pressão na câmara de combate).
- Melhoria da CPU do Marconi COSMO MP501 .
- Integração do SICCONA ( SIM estema de C ontrol, CO ntrollo e NA vigation).

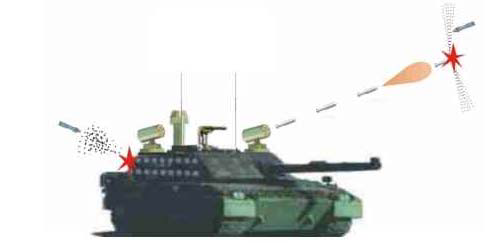

No que diz respeito às alterações previstas para o C1 Ariete, em 2002 o desenvolvimento de SCUDO começou , que é um APS ( Um ctive P rotecção S istema) para ser instalado no tanque, capazes de enfrentar diversos ameaças (em foguetes teoria e ATGM) . O sistema SHIELD previa a instalação no vagão Áries de dois tipos de lançadores , os esféricos e os " in box ": os jarros são constituídos por 6 tubos de 70 mme comprimento de 300 mm, com um setor de tiro de 180 ° e pode atingir alvos a uma distância de 30-100 metros (a localização dos alvos é fornecida por um radar na banda X com um alcance de 500 metros ), enquanto os módulos são colocados ao redor do veículo.
As contra-medidas dos lançadores direcionáveis são do tipo HE : assumindo uma ameaça de entrada, o lançador dispara um conjunto de fragmentos / projéteis em direção ao alvo. Quando a ameaça é detectada pelo radar, mas está muito perto ou as cargas HE dos lançadores não surtiram efeito, o sistema SCUDO fornece outra linha de defesa através de um conjunto de módulos (200 × 2000 mm com espessura de 100 mm) , consistindo em um conjunto de componentes (inclusive eletrônicos). Estes módulos, em caso de chegada de uma ameaça, a uma distância de 6 a 15 m, explodem gerando um conjunto de fragmentos de forma a detê-los.
Além de alguns artigos ou slides na rede sobre o sistema, SCUDO foi apresentado apenas duranteEurosatory 2010 mas no Centauro 76/62 com torre Draco. A condição atual do projeto é desconhecida (se foi fechado ou apenas “congelado”).
Um vídeo da Competição Strong Tank Challenge ou SETC (11 de maio de 2016) na área de treinamento Grafenwoehr (Alemanha) em que Alemanha (Leopard 2 A6), Estados Unidos (M1 A2 SEP), Polônia (Leopard 2 A5) participaram, Eslovênia ( M-84), Itália (C1 Ariete) e Dinamarca (Leopard 2 A5). Os tanques Ariete são do 132º Regimento de Tanques da Brigada Blindada de Ariete. O vídeo diz respeito ao segundo dia de atividades de treinamento:
Em anexo estão as especificações do C1 Ariete do site do IOC: especificações ARIETE
Fontes e imagens:
http://www.ferreamole.it/images/mbt_ariete/mbtariete01.htm
https://it.wikipedia.org/wiki/Ariete_%28carro_armato%29
https://en.wikipedia.org/wiki/Ariete
http://www.army-technology.com/projects/ariete/
http://www.military-today.com/tanks/ariete.htm
http://www.portaledifesa.it/index~phppag,3_id,1292.html
http://www.ferreamole.it/images/mbt_ariete/mbtariete01.htm
https://www.flickr.com/photos/7armyjmtc/albums/72157664673700650/page2
https://below-the-turret-ring.blogspot.it/2017/01/hardkill-aps-overview.html
