Hetzer Tank Destroyer Condutor

 Hetzer Tank Destroyer Condutor




Visão geral

No início da Segunda Guerra Mundial, o exército alemão desenvolveu e operou um veículo de comando que passou por uma grande reformulação, como a remoção da torre de um veículo de combate existente e sua substituição por uma sala de combate fixa. Na Segunda Guerra Mundial, com o objetivo de encurtar o período de desenvolvimento e melhorar a eficiência da produção, passou a operar um simples veículo de comando que agregava um rádio e uma antena ao veículo de combate existente.
O tipo de veículo de comando do caça-tanques Hetzer que surgiu na segunda metade da guerra também é um veículo de comando criado por uma simples reforma baseada no mesmo conceito e adicionando um rádio e uma antena ao tipo normal.

O tipo de veículo de comando do caça-tanques Hetzer é um veículo implantado no quartel-general do batalhão ou da empresa da unidade equipado com o caça-tanques Hetzer e se destina a ser usado para comunicação com organizações de alto escalão localizadas atrás da linha de frente.
O tipo de veículo de comando é um rádio Fu.8 com capacidade de transmissão de longo alcance além do rádio Fu.5 (combinação de transmissor 10W.Sc e receptor de ondas ultracurtas U.Kw.Ee) que é o equipamento padrão do normal A maior mudança é a adição de (combinação de transmissor 30W.Sa e receptor de onda média Mw.Ec).

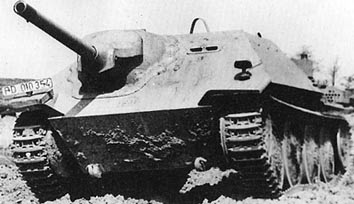

Dos três protótipos de caça-tanques Hetzer concluídos em março de 1944, o segundo protótipo (corpo número de série 321002) foi fabricado como um tipo de veículo de comando, com uma antena em forma de estrela e sua base no lado esquerdo da sala de máquinas. tampa blindada para proteger a base da antena foi anexada.

Como você pode ver a partir disso, o caça-tanques Hetzer foi considerado para operação do tipo veículo de comando desde o início da produção e, no momento da produção, uma abertura para puxar o fio da antena para dentro do veículo é fornecida no lado esquerdo do casa de máquinas e blindagem também são fornecidas antes e depois.Ao fazer orifícios para parafusos para fixar a tampa, foi fácil remodelá-la em um tipo de veículo de comando.
No tipo normal, uma placa de aço circular era soldada para fechar a abertura, mas ao remodelá-la em um tipo de veículo de comando, a placa de aço era removida e uma antena em forma de estrela e sua base eram fixadas.

Os orifícios dos parafusos feitos na frente e atrás da abertura foram fechados inserindo parafusos no tipo normal, mas no tipo de veículo de comando, a tampa da blindagem era fixada com parafusos.
O rádio Fu.8 adicionado ao tipo de veículo de comando é um rádio de onda média que usa a banda de frequência de 0,83 a 3 MHz, e a distância de comunicação quando parado foi de 50 km para comunicação de voz e 120 km para comunicação de chave elétrica. foi reduzido para 15km e 50km durante a condução.

O rádio Fu.8 é alojado em um rack dividido em frente e verso na placa de manga no lado esquerdo da sala de batalha, e um gerador GC400 é adicionalmente instalado no chão dessa parte para fornecer energia.
O número de tipos de veículos de comando produzidos e a relação de produção não foram divulgados, mas considerando o número de unidades equipadas com caça-tanques Hetzer, parece que pelo menos 100 veículos foram implantados como tipos de veículos de comando.


<Hetzer Tank Destroyer Condutor tipo de veículo>

comprimento total: 6,27 M
comprimento do corpo: 4,87 M
largura total: 2,63 M
Altura: 2,17 M
peso bruto: 16,0 T
ocupante: 4 pessoas
Motor: Praga AC2800 4 tempos reto de seis cilindros refrigerado a líquido gasolina
Potência máxima: 160Hp / 2.800 rpm
Velocidade máxima: 40km / h
Alcance de cruzeiro: 180km
Armados: 48 calibre 7,5cm metralhadora PaK39 × 1 (41 tiros)
        7,92mm Metralhadora MG34 × 1 (600 tiros)
Espessura da armadura: 8 -60mm


<Referências>

・ "World Tank Illustrated 14 Type 38 Hetzer Hetzer 1944-1945" por Hillary Doyle / Tom Jentz
 Dainippon Painting

・ "Light Destroyer Tank" por Walter J. Spielberger Dainippon Painting
・ "Grand Power Outubro de 2001 Hetzer (1) Hetzer Development and Structure "por Koichi Akira Delta Publishing
・" Grand Power Dezembro 2001 Hetzer (3) Hetzer Unit Deployment and Battle History "Koichi Akira notável delta out
 version

-" Grand power 2013 junho destruidor de tanques Hetzer "Autor Hitoshi Goto Galileo publicação
," Panzer agosto Edição de 2011 do caça-tanques alemão Hetzer "Autor Yukio Kume Argonaut
," caça-tanques alemão Hetzer "revista diminuída
